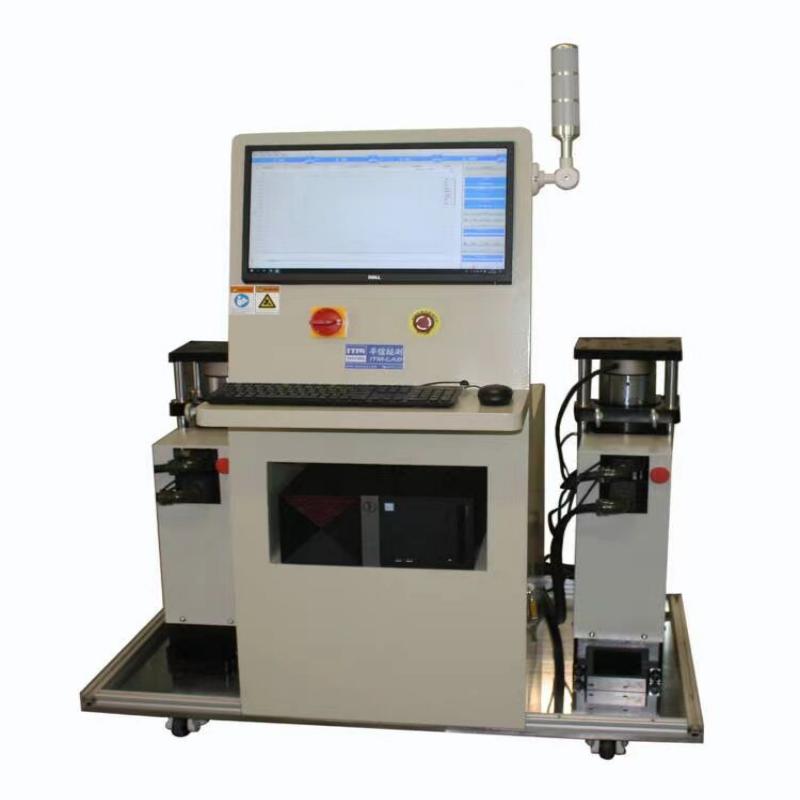

RS-6010 Камера для испытания на усталость аккумуляторных модулей

Назначение:
Устройство, которое устанавливается в раму батарейного модуля и эффективно имитирует силу расширения аккумуляторной ячейки, способно непрерывно выдавать переменную нагрузку или стабильную нагрузку, быстро оценивая усталостную прочность конструкции рамы модуля. Для модулей с двойными рядами аккумуляторных ячеек поддерживается способ синхронного управления двумя двигателями (то есть можно установить 2 комплекта испытательного оборудования в раму и контролировать нагрузку каждого устройства). Устройство приводится в движение двигателем, который через редуктор, передаточный механизм и т. д. нагружает формовочный блок для имитации силы расширения аккумуляторной ячейки.

ПОЛУЧИТЕ ЦЕНОВОЕ ПРЕДЛОЖЕНИЕ
Параметры оборудования:

Способ привода:
Приводится в движение серводвигателем Panasonic, обратная связь по значению силы

Емкость испытания:
10 kN /20 kN /50 kN /100 kN /150 kN

Диапазон значений силы Нагрузка:
1~100%FS (может быть непрерывно настроен)

Точность измерения силы:
≤ ±0.5% FS (класс 0.5)

Ход нагрузки:		 0~40mm

Точность перемещения:
≤ ±0. 01mm

Режим испытания:
Загрузка на одной рабочей станции, синхронная загрузка на двух рабочих станциях

Скорость загрузки:
Может работать со скоростью 1 цикл = 20 сек ~ 600 сек

Частота сбора данных:		 50~800Hz

Совместимость:
Может устанавливать и заменять блоки различных размеров, предусмотрены два типа крепежных винтовых интерфейсов

Требования к изоляции:		 整
Общая изоляция ≥500M Ом, ток утечки ≤100мА

Проводка:
Различение высоковольтной и низковольтной проводки, соответствие требованиям по силе и сроку службы разъемов

Загрязнение, электромагнитное излучение:
Соответствие соответствующим требованиям по ЭМС

Шум:		 ≤68dB

Защита безопасности:
Защита от утечки тока, конечные выключатели, защита от перегрузки по силе

Вес:
Примерно 160 кг

Питание:		 AC 220V 50Hz

Время реакции аварийного останова:		 100ms
