Описание
● Наша компания разработала и производит XYZ полностью автоматическую испытательную машину для сжатия , которая объединяет в себе точную механику, автоматическое управление и технологию точного контроля давления. Ее ядро состоит из многоканального контроллера движения и платы измерения и управления на одном микроконтроллере.
● Этот продукт обладает мощными функциями, простым программированием, удобным управлением и низкой ценой. Он может удовлетворить требования многоточечного/одноточечного тестирования силы удержания для продуктов, таких как стекло, модули сенсорных экранов, смартфоны, планшеты, ноутбуки, электронные книги, электронные словари и т. д., а также тестирование на трехточечное изгибание\четырехточечное изгибание.
● Этот продукт позволяет рабочей платформе двигаться по заданной траектории с помощью контроллера движения, двигателя и платформы движения, программное обеспечение автоматически собирает данные [нагрузка-смещение] на всем протяжении, автоматически строит кривую, автоматически сохраняет данные тестирования и автоматически определяет PASSED или FAIL.

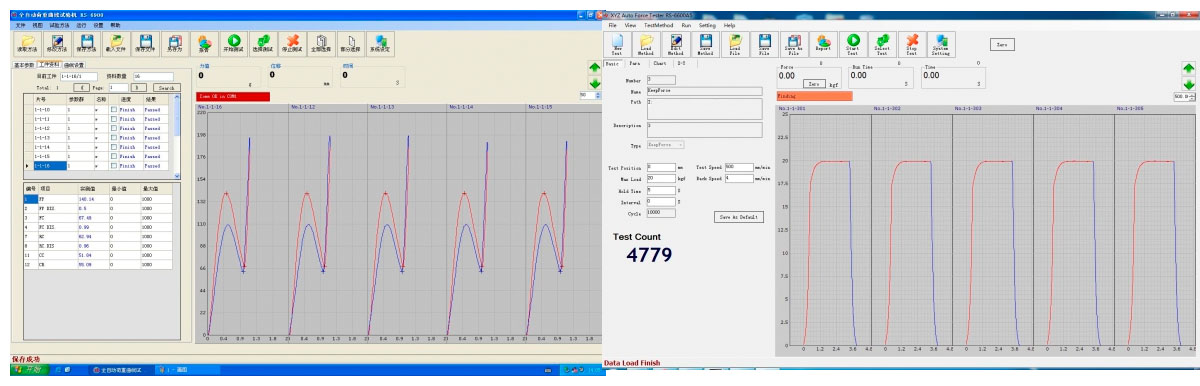

Тестовое ПО

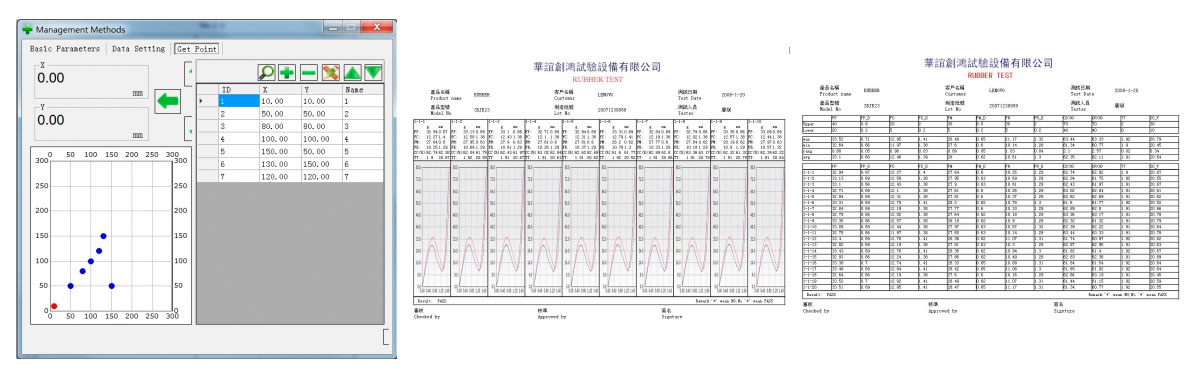

Отчет об испытаниях
Приложение

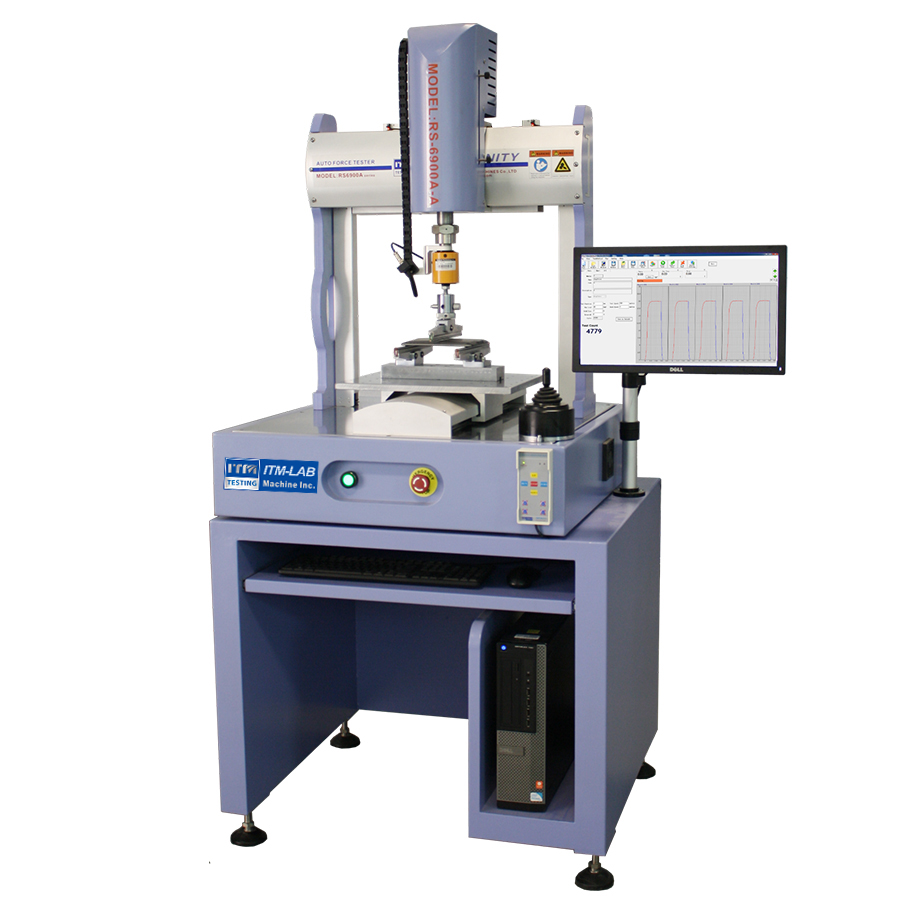

Испытательная машина RS - 6900A2 предназначена для выполнения многоточечного / одноточечного теста на удержание силы или трехточечного, четырехточечного теста на изгиб или теста кривой нажатия клавиш для таких продуктов, как стекло, сенсорный экран, мобильный телефон, планшет, ноутбук, электронная книга, электронный словарь и т.д.
Типичный тест
Мобильный телефон, планшет, компьютер, одноточечная или многоточечная автоматическая выдержка, многократное циклическое тестирование
Стекло, жидкокристаллические, сенсорные модули, одноточечная или многоточечная автоматическая удерживающая сила, многократное циклическое тестирование
USB、 Модуль для наушников и мобильный телефон, планшет, компьютер и другие боковые силы для автоматического сохранения силы
Многоточечный статический тест
Тестирование кривой нагрузки на телефоны и плоские клавиши
Типичный тест
Мобильный телефон, планшет, компьютер, одноточечная или многоточечная автоматическая выдержка, многократное циклическое тестирование
Стекло, жидкокристаллические, сенсорные модули, одноточечная или многоточечная автоматическая удерживающая сила, многократное циклическое тестирование
USB、 Модуль для наушников и мобильный телефон, планшет, компьютер и другие боковые силы для автоматического сохранения силы
Многоточечный статический тест
Тестирование кривой нагрузки на телефоны и плоские клавиши
Технические параметры
| Z максимальная нагрузка на ось | 50 кг или 100 кг |
| Привод оси Z | Японский серводвигатель Panasonic |
| Способ управления | Подъем, опускание |
| Диапазон привода (подъем-опускание) | 0~ 1 50mm |
| Диапазон измерения нагрузки | 0~ 500 Н ( 5 0 кгс) или 1 кН |
| Разрешение нагрузки | 0.01 gf |
| Точность нагрузки | Показания ± 0. 2 %F.S (от 10% до 100% максимального диапазона) |
| Диапазон подъема-опускания оси Z | 0~150mm |
| Разрешение перемещения | 0.001mm |
| Точность перемещения | ±0.03mm |
| Диапазон скорости испытания оси Z | 0.1~500mm/min |
| Привод осей X-Y | Японский серводвигатель Panasonic |
| Способ управления | X: Слева направо Y: Вперед-назад |
| Диапазон привода | X:0~ 300mm Y:0~300mm |
| Разрешение перемещения | 0.002 mm |
| Точность перемещения | ± 0.05mm |
| Диапазон скорости движения | 0.1 ~ 200mm/sec |
| Допустимый размер образца | W 300 x D 260mm x H100mm |
| Вес станка (приблизительно) | 425 kg |
| Размер станка | W 860 x D 755 mmx H1 78 0mm |
| Питание | AC220V 50Hz 10A |
Функции и особенности данной машины
Преимущества трехосного автомата для испытания нагрузки:
Прецизионный шарико-винтовая парня: три оси XYZ приводятся в движение прецизионным шарико-винтовым приводом серводвигателя, точным позиционированием, хорошей повторяемостью, низким уровнем шума и стабильной работой
Компьютерный тестовый дисплей: он может вводить большой испытательный ход и нагрузку, компьютерное автоматическое управление и испытание
Автоматическая испытательная платформа: трехосевой координатный станок X, Y, Z может быть произвольно введен для автоматического испытания перемещения, и тестовое значение записывается
Интеллектуальная панель управления: простота в освоении, программном обеспечении и ручном управлении, а также создание отчетов об испытаниях
Доступны два типа прессовых головок: в соответствии с различными испытаниями продукта можно выбрать подходящую прессовую головку, а сжатие является чувствительным
Простота установки
Точность смещения ± 0,03 мм
Точность загрузки±0,5%
Прецизионный шарико-винтовая парня: три оси XYZ приводятся в движение прецизионным шарико-винтовым приводом серводвигателя, точным позиционированием, хорошей повторяемостью, низким уровнем шума и стабильной работой
Компьютерный тестовый дисплей: он может вводить большой испытательный ход и нагрузку, компьютерное автоматическое управление и испытание
Автоматическая испытательная платформа: трехосевой координатный станок X, Y, Z может быть произвольно введен для автоматического испытания перемещения, и тестовое значение записывается
Интеллектуальная панель управления: простота в освоении, программном обеспечении и ручном управлении, а также создание отчетов об испытаниях
Доступны два типа прессовых головок: в соответствии с различными испытаниями продукта можно выбрать подходящую прессовую головку, а сжатие является чувствительным
Простота установки
Точность смещения ± 0,03 мм
Точность загрузки±0,5%
