Введение
В реальных условиях эксплуатации кабели и разъёмы редко выходят из строя из-за плавного растяжения. Чаще всего причиной отказа становится резкий рывок или случайное выдёргивание кабеля из разъёма.
Именно поэтому испытание кабелей на резкий рывок (испытание на выдергивание кабеля) становится критически важным этапом контроля качества кабельной продукции, особенно для зарядных кабелей, силовых проводов и разъёмов электроники.
Для точного моделирования таких нагрузок лаборатории и производственные предприятия используют специализированное оборудование, такое как автоматический тестер RS-8112A.
Испытание кабеля на резкий рывок в реальных условиях эксплуатации
Испытание кабеля на резкий рывок позволяет имитировать реальные механические нагрузки, возникающие при:
- случайном выдёргивании кабеля из устройства
- падении подключённого оборудования
- резком натяжении провода
- механическом ударе по кабелю или разъёму
В отличие от статического растяжения, данный метод позволяет выявить скрытые дефекты в зоне strain relief (зона разгрузки натяжения), где чаще всего происходит разрушение проводника.
Почему статические тесты недостаточны
Стандартные испытания на растяжение не отражают реальных условий эксплуатации.
Основные проблемы:
1. Отсутствие ударной нагрузки
Статическое усилие не моделирует резкий импульс, возникающий при выдёргивании.
2. Низкая воспроизводимость реальных условий
Даже небольшие отклонения скорости и высоты полностью меняют результат испытания.
3. Пропуск микроповреждений
Внутренние повреждения жилы могут не фиксироваться при плавном нагружении.
Поэтому испытание кабеля на резкий рывок является более точным методом оценки надёжности продукции.

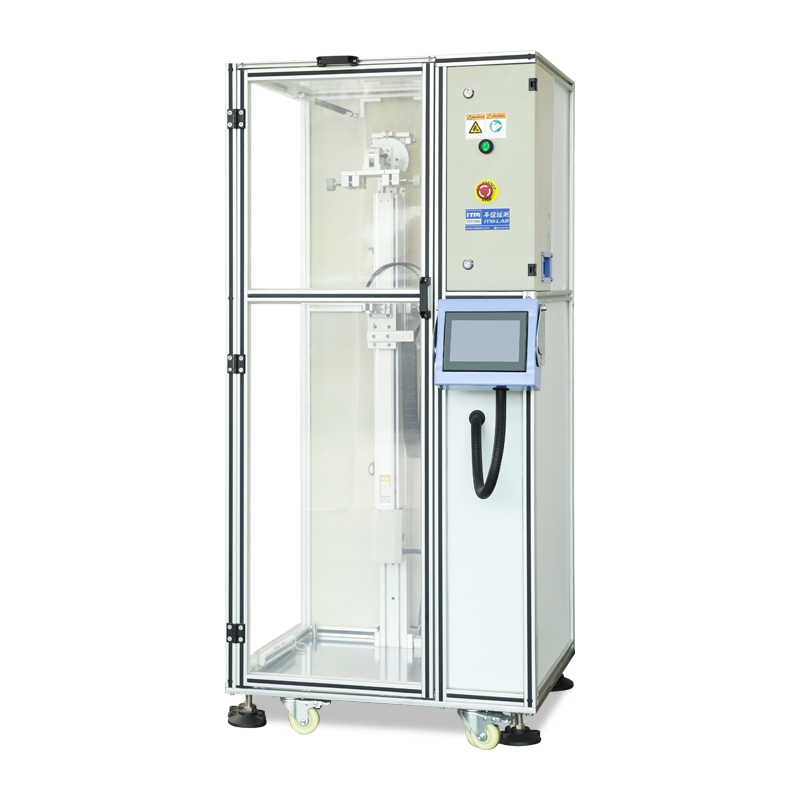

Как работает автоматическое испытательное оборудование RS-8112A
Оборудование RS-8112A предназначено для автоматического тестирования кабелей и разъёмов на резкий рывок с высокой повторяемостью.
Принцип работы:
- Фиксация образца
Кабель или разъём закрепляется в универсальном зажиме в вертикальном или горизонтальном положении. - Установка нагрузки
Калиброванный груз (130 г ±2 г) устанавливается на расстоянии 150 мм от точки фиксации. - Программирование параметров
Через сенсорный экран задаются:
- количество циклов испытания
- скорость подъёма
- задержка между циклами
- Цикл испытания
Система поднимает груз и выполняет мгновенное освобождение, создавая контролируемый резкий рывок. - Автоматическая остановка при отказе
Фотоэлектрический датчик фиксирует обрыв кабеля или выпадение разъёма и мгновенно останавливает тест.
Технические характеристики RS-8112A
- Модель: RS-8112A
- Количество станций: 1
- Калиброванный груз: 130 г ±2 г
- Ход испытания: 0–300 мм
- Рабочий ход: 150 мм
- Скорость подъёма: 1–500 мм/с
- Точность позиционирования: ±0.02 мм
- Счётчик циклов: до 999 999
Высокая точность позиционирования обеспечивает стабильную кинетическую энергию удара, что критично для воспроизводимости результатов испытания кабелей на резкий рывок.
Промышленные компоненты и надёжность системы
RS-8112A разработан для длительной эксплуатации в лабораторных и производственных условиях.
Основные компоненты:
- Сервомотор Panasonic (Япония)
- PLC Mitsubishi (Япония)
- Пневматика SMC
- Прецизионные актуаторы AIM (Тайвань)
Такая конфигурация обеспечивает стабильность работы при непрерывных испытаниях кабельной продукции и разъёмов.
Области применения испытания кабелей на рывок
Оборудование RS-8112A используется в:
- лабораториях испытания кабелей
- отделах контроля качества (ОТК)
- производстве зарядных кабелей USB / Type-C / Lightning
- тестировании силовых кабелей и вилок
- испытании автомобильных жгутов проводов
- производстве аудио и видеокабелей
Преимущества автоматического испытания кабелей
- Полная автоматизация процесса испытаний
- Исключение человеческого фактора
- Высокая повторяемость результатов
- Возможность длительных циклических испытаний
- Соответствие требованиям промышленных лабораторий
FAQ
Что такое испытание кабеля на резкий рывок?
Это метод тестирования, при котором кабель подвергается внезапной механической нагрузке для оценки прочности соединения и зоны разгрузки натяжения.
Чем отличается тест на рывок от статического растяжения?
Статическое испытание использует постоянную нагрузку, а испытание на рывок моделирует мгновенный удар, возникающий в реальных условиях эксплуатации.
Где используется оборудование RS-8112A?
В лабораториях, на производстве кабелей, в отделах ОТК и исследовательских центрах.
Какие кабели можно тестировать?
USB, Type-C, Lightning, силовые кабели, аудиокабели, автомобильные жгуты и другие типы разъёмов.
Заключение
Испытание кабелей на резкий рывок является критически важным этапом контроля качества современной кабельной продукции. Использование автоматизированного оборудования RS-8112A позволяет значительно повысить точность тестирования, исключить человеческий фактор и обеспечить воспроизводимость результатов.
