За 10 лет работы в сфере испытательного оборудования я провел сотни консультаций для руководителей лабораторий и отделов закупок. Главный вывод, к которому я пришел: надежность портативной электроники проверяется не на бумаге, а в жестких условиях эксплуатации.

Если вы производите или поставляете защищенные смартфоны, промышленные КПК, рации или квадрокоптеры, обычного одиночного теста на падение недостаточно. В реальной жизни устройство падают неоднократно, под разными углами и на разные поверхности.

Именно для таких задач используется автоматический барабанный копер свободного падения. В этом руководстве я без рекламных штампов разделюсь практическим опытом: как выбрать оборудование, избежать типичных ошибок при закупке и учесть жесткие требования ГОСТ и ТР ТС.

Краткий ответ: На что обратить внимание при покупке копра?

Если вам нужно быстрое решение для тендерной документации или согласования с руководством:

1. Высота сбрасывания: Выбирайте двухкамерную схему (500 мм и 1000 мм) по ГОСТ Р МЭК 60068-2-32 — это перекроет 95% стандартов.

2. Привод: Только сервопривод (AC Servo). Обычные асинхронные моторы проворачиваются при паузе и сбивают цикл.

3. Опыт эксплуатации: Оборудование ITM-LAB уже выбрали DJI, Huawei и Samsung для проверки прочности своих флагманских устройств и контроллеров.

4. Таможня и ВЭД: Убедитесь в наличии кода ТН ВЭД (9031 80 800 0) и декларации ТР ТС 004/020 (EAC) для беспрепятственной очистки на таможне ЕАЭС.

Реальный опыт лидеров рынка: Почему DJI, Huawei и Samsung выбирают наши решения?

Когда такие гиганты, как DJI, Huawei и Samsung, проектируют свои устройства, требования к испытательному оборудованию становятся бескомпромиссными:

• DJI (Дроны и пульты управления): Пульты управления и портативные камеры испытывают колоссальные вибрационные и ударные нагрузки при падении из рук оператора. Двухкамерный копер ITM-LAB позволяет имитировать многократные падения контроллеров на стальную плиту, проверяя цельность корпусных защелок и экранов.

• Huawei (Промышленные КПК и базы связи): В жестких стандартах Huawei проверяется не только целостность пластика, но и отсутствие микротрещин на BGA-пайке процессоров после 500+ циклов сбрасывания.

• Samsung (Смартфоны и носимые устройства): Жесткий допуск по скорости вращения барабана (ровно 10 об/мин) и точность высоты падения гарантируют повторяемость результатов для тысяч тестовых образцов по всему миру.

«Если R&D-центры мирового уровня доверяют тесты на прочность оборудованию ITM-LAB, вы можете быть уверены: ваши приборы пройдут квалификацию с первого раза».

Ручной копер против Автоматического: Сравнение и реальная экономия

На начальном этапе некоторые лаборатории пытаются сэкономить и используют ручные установки. Из нашей практики — это приводит к человеческому фактору и забраковкам партий.

 [Заметка инженера ITM-LAB]: Ошибка, которая стоит денег

Ключевые технические критерии: На чем нельзя экономить

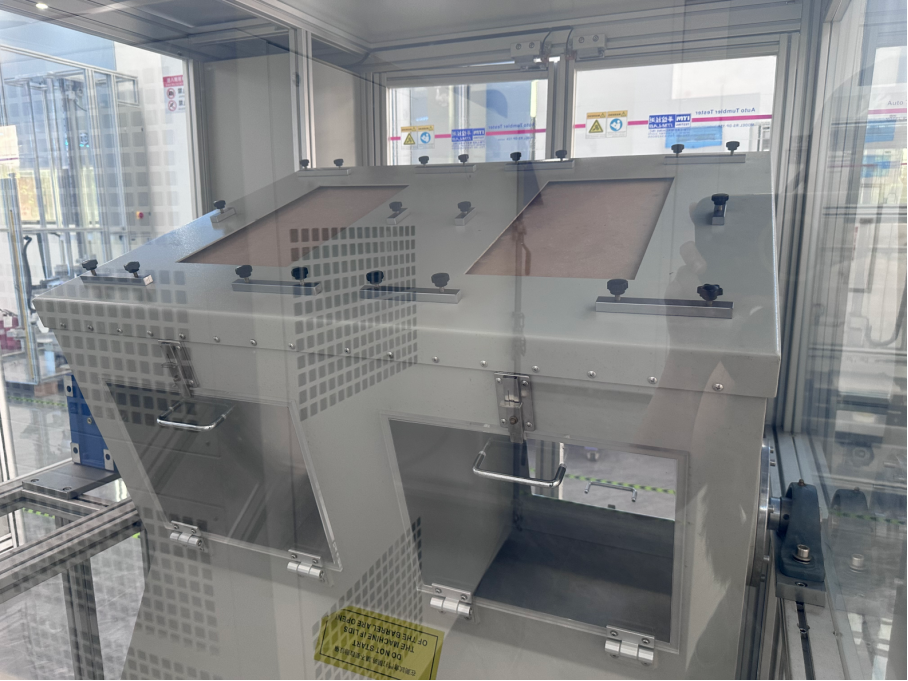

1. Двухкамерная конструкция (500 мм + 1000 мм)

Разные стандарты требуют разной высоты сбрасывания. Чтобы не покупать два разных станка, модель RS-DP-12A объединяет две камеры в едином корпусе (1250 x 1500 x 1680 мм):

• Камера 500 мм: Для легких аксессуаров, смарт-часов, гарнитур и стандартных смартфонов.

• Камера 1000 мм: Для тяжелых промышленных КПК, защищенных раций, измерительных приборов и спецсвязи.

2. Ударная плита по ГОСТ Р МЭК 60068-2-32

Согласно стандарту, основание не должно быть слишком жестким или амортизирующим. В копре ITM-LAB используется деревянная плита (17–19 мм), накрытая стальным листом 3 мм. Это обеспечивает нормированный коэффициент отскока и жесткость удара.

3. Русифицированный интерфейс и ПЛК

Система управления состоит из 7-дюймовой сенсорной панели Omron и ПЛК Mitsubishi. Все меню полностью переведено на русский язык, что исключает ошибки операторов в лаборатории.

Стандарты, Сертификация EAC и Таможня (ВЭД)

При закупке оборудования из КНР для лабораторий в РФ и странах ЕАЭС (Беларусь, Казахстан) критически важен юридический и метрологический аспект:

1. Соответствие ГОСТ Р МЭК 60068-2-32-2010: Наш копер полностью соответствует национальному стандарту РФ по испытаниям на свободное падение в барабане.

2. Сертификация ТР ТС (EAC): Оборудование поставляется с полным пакетом документов по регламентам ТР ТС 004/2011 (Безопасность низковольтного оборудования) и ТР ТС 020/2011 (Электромагнитная совместимость).

3. Метрология и Поверка: Конструктивная стабильность параметров позволяет без проблем проводить первичную аттестацию испытательного оборудования в органах Росстандарта (ЦСМ).

4. Таможенное оформление (ТН ВЭД): Стандартный код ТН ВЭД для данного типа оборудования — 9031 80 800 0. ITM-LAB предоставляет полный комплект документов (паспорт на русском языке, руководства, декларации), что исключает задержки при таможенной очистке.

[Заметка инженера ITM-LAB]: Ограничения по габаритам

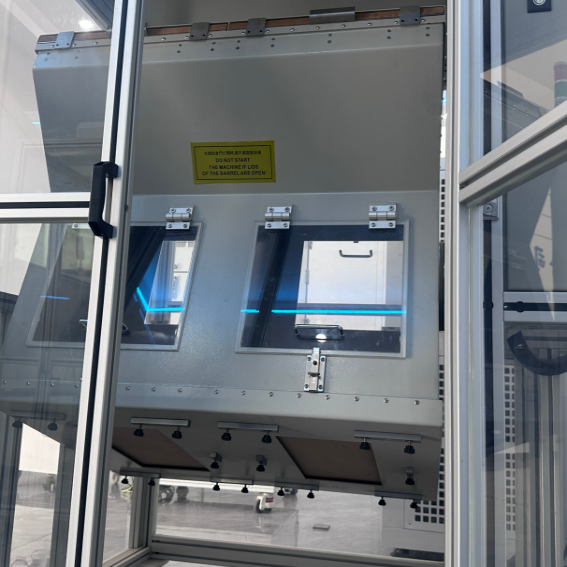

Технические характеристики ITM-LAB RS-DP-12A

Часто задаваемые вопросы (FAQ)

Q1: Чем копер свободного падения отличается от обычного стенда跌落?

Стенд сбрасывания проверяет один точный удар с фиксированной высоты (например, падение на угол). Барабанный копер имитирует непрерывные хаотичные падения, проверяя усталостную прочность корпуса, защелок и пайки плат.

Q2: Можно ли запускать обе камеры (500 мм и 1000 мм) одновременно?

Да, конструктив двойного барабана позволяет проводит параллельные тесты двух разных типов устройств, что вдвое сокращает время работы лаборатории.

Q3: Предоставляете ли вы документацию на русском языке?

Да, в комплект поставки входит Паспорт оборудования (Технический паспорт), Руководство по эксплуатации на русском языке и схема электрических соединений.

Заключение

Выбор барабанного копра — это инвестиция в точные результаты и репутацию вашего бренда. Модель ITM-LAB RS-DP-12A доказала свою надежность в лабораториях ведущих мировых корпораций — Huawei, DJI и Samsung.

Нужен расчет или техническая консультация?

Как отправить ТЗ на расчет?

Прикрепите ваше Техническое Задание (ТЗ), габариты и массу испытываемых изделий. Наш инженер подготовит детальное коммерческое предложение и техническую спецификацию в течение 24 часов.
