Введение
Высокое качество автомобильной детали само по себе не гарантирует успешную поставку. Даже идеально изготовленные тормозные диски, ступицы, элементы подвески или электронные модули могут получить повреждения во время транспортировки, если упаковка не рассчитана на реальные условия перевозки.
При экспорте в Россию груз проходит длительную логистическую цепочку, включая автомобильный, железнодорожный и иногда морской транспорт. Поэтому испытание упаковки позволяет заранее выявить слабые места конструкции, снизить риск повреждений и обеспечить безопасную доставку продукции конечному заказчику.
В этой статье мы рассмотрим, почему испытания упаковки особенно важны для российского рынка, какие факторы влияют на сохранность автомобильных деталей и какие стандарты применяются при оценке транспортной упаковки.
Почему перевозка в Россию предъявляет повышенные требования к упаковке
После завершения производства путь детали только начинается.
Для экспортных поставок в Россию продукция часто проходит несколько этапов транспортировки, прежде чем окажется на складе дистрибьютора или промышленного предприятия.

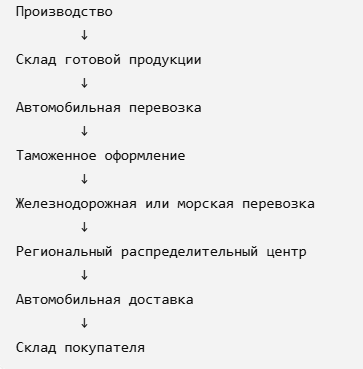

Типичная логистическая цепочка может выглядеть следующим образом:
На каждом этапе груз неоднократно загружается, разгружается и перемещается между различными видами транспорта.
Каждая операция увеличивает вероятность случайных ударов, падений или смещения продукции внутри упаковки.
Поэтому даже качественная деталь может быть повреждена, если упаковка не рассчитана на реальные нагрузки во время транспортировки.
Особенности логистики на российском рынке
По сравнению со многими европейскими странами расстояния внутри России значительно больше.
После прохождения таможенного оформления продукция может перевозиться ещё несколько тысяч километров до конечного получателя.
Во время такой перевозки упаковка подвергается воздействию различных факторов:
- многократная погрузка и разгрузка;
- длительная вибрация при автомобильных и железнодорожных перевозках;
- штабелирование на складах;
- перепады температуры;
- повышенная влажность в отдельные сезоны;
- случайные удары при обработке груза.
Для тяжёлых автомобильных деталей совокупное воздействие этих факторов часто оказывается опаснее одного сильного удара.
Именно поэтому современные производители уделяют большое внимание испытаниям транспортной упаковки ещё до начала серийных поставок.
Практический вывод: в большинстве случаев причиной повреждения становится не сама деталь, а недостаточно проработанная упаковка.
Почему тяжёлые автомобильные детали требуют особого подхода
Не все автомобильные компоненты одинаково реагируют на ударные нагрузки.

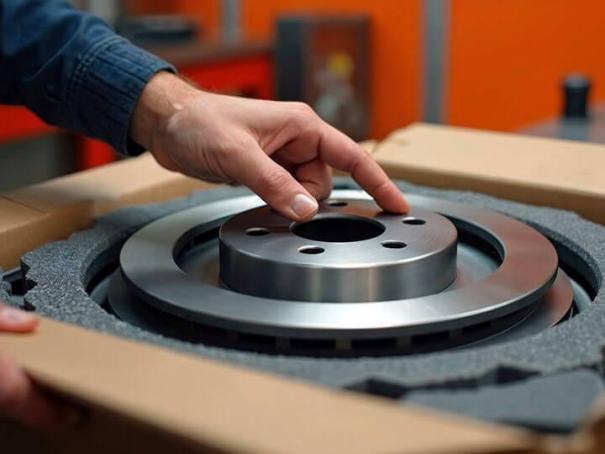

Лёгкий пластиковый элемент и чугунный тормозной диск массой более 25 кг требуют совершенно разных упаковочных решений.
Чем тяжелее изделие, тем больше энергия удара при случайном падении.
Поэтому упаковка должна не просто удерживать изделие внутри коробки, а эффективно распределять возникающую нагрузку.
Особенно это касается таких деталей, как:
- тормозные диски;
- тормозные барабаны;
- ступицы;
- поворотные кулаки;
- рычаги подвески;
- детали рулевого управления;
- компоненты двигателя;
- запчасти для коммерческого транспорта.
Для подобных изделий использование более толстого слоя упаковочного материала далеко не всегда решает проблему.
Гораздо важнее правильно распределить нагрузку между внутренними опорами, амортизирующими элементами и транспортной тарой.
Почему испытание на падение остаётся одним из самых важных
Во время транспортировки невозможно полностью исключить случайные падения упаковки.
Даже при соблюдении правил обработки груза упаковка может получить удар при:
- погрузке вилочным погрузчиком;
- ручной разгрузке;
- перемещении между складами;
- сортировке на терминалах.
Наиболее опасным считается падение на угол упаковки.
В этом случае вся энергия удара концентрируется в небольшой точке, что значительно увеличивает вероятность разрушения упаковки или смещения изделия.
Именно поэтому профессиональные испытания включают падения не только на плоскость, но также на ребро и угол.
Такой подход позволяет максимально приблизить лабораторные испытания к реальным условиям транспортировки.
Инженерный подход к испытаниям упаковки
Распространённое мнение заключается в том, что более прочная коробка автоматически обеспечивает лучшую защиту продукции.
На практике это не всегда так.
Эффективность упаковки определяется работой всей системы:
- конструкции транспортной тары;
- внутренних амортизирующих элементов;
- распределения массы изделия;
- фиксации детали внутри упаковки;
- соответствия упаковки условиям перевозки.
Именно поэтому современные испытания упаковки позволяют не только подтвердить её прочность, но и определить, какие элементы конструкции требуют доработки ещё до начала поставок.
Распространённые ошибки при упаковке автомобильных запчастей
Даже качественная упаковка не всегда гарантирует успешное прохождение испытаний.
На практике большинство неудачных испытаний связано не с качеством картона или амортизирующих материалов, а с ошибками в конструкции упаковки. Незначительные на первый взгляд недочёты могут привести к серьёзным повреждениям продукции после нескольких этапов транспортировки.
Ниже рассмотрены наиболее распространённые ошибки, которые специалисты по упаковке регулярно выявляют при испытаниях автомобильных деталей.
Ошибка №1. Слишком большая транспортная коробка
Многие считают, что дополнительное свободное пространство внутри коробки обеспечивает лучшую защиту изделия.
На практике всё происходит наоборот.
Во время транспортировки деталь начинает перемещаться внутри упаковки. При каждом торможении автомобиля, перестановке паллеты или случайном ударе изделие набирает инерцию и с большей силой воздействует на внутренние элементы упаковки.
Особенно опасно это для тяжёлых деталей:
- тормозных дисков;
- ступиц;
- тормозных барабанов;
- деталей подвески.
Даже небольшое смещение постепенно разрушает амортизирующие вставки и увеличивает вероятность повреждения изделия.
Рекомендация инженеров
Правильная упаковка должна:
- надёжно фиксировать изделие;
- ограничивать его перемещение;
- сохранять одинаковые зазоры со всех сторон;
- исключать вращение внутри коробки.
Главная задача — контролировать движение изделия, а не оставлять свободное пространство.
Ошибка №2. Неправильный выбор амортизирующего материала
После неудачного испытания многие производители сразу увеличивают толщину пеноматериала.
Однако проблема далеко не всегда заключается в толщине.
Для тяжёлых автомобильных деталей гораздо важнее правильно подобрать плотность материала.
Например, мягкий пенополиэтилен отлично подходит для пластиковых компонентов, но под весом массивного тормозного диска он может полностью сжиматься уже при первом серьёзном ударе.
После полного сжатия материал перестаёт выполнять защитную функцию, и практически вся энергия удара передаётся непосредственно изделию.
Что учитывают специалисты
При выборе амортизирующего материала анализируют:
- массу детали;
- форму изделия;
- высоту возможного падения;
- жёсткость материала;
- способность восстанавливать форму после удара.
Именно сочетание этих факторов определяет эффективность упаковки.
Ошибка №3. Игнорирование центра тяжести изделия
Автомобильные детали редко имеют равномерное распределение массы.
Например:
- рулевые рейки;
- рычаги подвески;
- корпуса редукторов;
- элементы трансмиссии.
Если упаковка проектируется только по внешним размерам изделия, центр тяжести может оказаться смещённым.
Во время падения такая упаковка начинает вращаться и чаще ударяется углом.
Именно поэтому инженеры всегда анализируют:
- положение центра тяжести;
- направление удара;
- расположение внутренних опор;
- распределение нагрузки внутри упаковки.
Иногда перенос одной опорной точки на несколько сантиметров позволяет значительно повысить устойчивость упаковки.
Ошибка №4. Усиление только внешней коробки
При возникновении повреждений многие производители заменяют обычный гофрокартон на более прочный.
Однако это не всегда устраняет проблему.
Если изделие плохо зафиксировано внутри упаковки, более прочная коробка лишь дольше сопротивляется нагрузке, но причина повреждения остаётся прежней.
Инженеры рассматривают упаковку как единую систему, включающую:
- транспортную коробку;
- внутренние вставки;
- фиксаторы;
- защитную плёнку;
- паллету;
- способ крепления груза.
Каждый элемент влияет на итоговый результат испытаний.
Практический вывод: прочная коробка не компенсирует недостатки внутренней конструкции упаковки.
Ошибка №5. Проведение испытания только один раз
Иногда после успешного испытания упаковку сразу утверждают для серийного производства.
Однако условия перевозки постоянно меняются.
На характеристики упаковки могут повлиять:
- новый поставщик картона;
- изменение конструкции изделия;
- другой маршрут доставки;
- смена перевозчика;
- сезонные температурные условия;
- требования нового заказчика.
Поэтому большинство производителей регулярно повторяют испытания после внесения любых существенных изменений.
Испытание упаковки — это не разовая процедура, а часть системы обеспечения качества.
Как проводится профессиональное испытание упаковки
Со стороны испытание выглядит достаточно просто: упаковку поднимают на определённую высоту и отпускают.
На практике процесс значительно сложнее.
Каждый этап выполняется по установленной методике, чтобы результаты можно было повторить и сравнить.
Этап 1. Анализ изделия
Перед началом испытаний специалисты изучают характеристики детали:
- массу;
- размеры;
- центр тяжести;
- наиболее уязвимые зоны;
- требования заказчика.
Эта информация помогает определить параметры испытаний.
Этап 2. Проверка упаковки
Испытуемый образец должен полностью соответствовать серийному варианту.
Проверяются:
- тип картона;
- внутренние вставки;
- амортизирующие материалы;
- фиксаторы;
- способ заклейки коробки;
- маркировка.
Испытание опытного образца, отличающегося от серийной упаковки, не позволяет получить объективные результаты.
Этап 3. Выбор методики испытаний
Метод испытаний зависит от нескольких факторов:
- массы упаковки;
- условий перевозки;
- требований заказчика;
- применяемых стандартов.
Для экспортных поставок часто используются методы, основанные на требованиях ISO, ISTA или соответствующих российских и международных нормативных документах.
Этап 4. Испытание на падение
Упаковка устанавливается на испытательное оборудование и последовательно подвергается падениям в различных положениях:
- на нижнюю грань;
- на верхнюю грань;
- на боковую поверхность;
- на ребро;
- на угол.
Такой подход позволяет оценить устойчивость упаковки при различных вариантах обращения с грузом.
Особое внимание уделяется падению на угол, поскольку именно оно создаёт максимальную локальную нагрузку.
Этап 5. Анализ результатов
После каждого удара специалисты оценивают состояние упаковки и изделия.
Проверяется:
Упаковка
- деформация коробки;
- разрушение углов;
- повреждение амортизирующих элементов;
- смещение изделия;
- нарушение целостности упаковки.
Автомобильная деталь
- трещины;
- сколы;
- повреждение покрытия;
- деформация крепёжных элементов;
- работоспособность (для электронных компонентов).
Все результаты фиксируются в отчёте, который используется для дальнейшей оптимизации упаковки.
Примеры типичных повреждений упаковки
Пример 1. Тормозной диск повредил нижнюю часть коробки
Проблема
После испытания на падение нижняя часть коробки была разрушена.
Причина
Вес изделия передавался на слишком маленькую площадь внутренней опоры.
В результате нагрузка оказалась сосредоточенной в одной точке.
Решение
Инженеры увеличили площадь опоры и перераспределили нагрузку.
После доработки упаковка успешно прошла повторные испытания без изменения марки картона.
Пример 2. Ступица смещалась внутри упаковки
Проблема
После транспортировки на поверхности изделия появились следы ударов.
Причина
Недостаточная фиксация позволяла детали перемещаться внутри коробки.
Решение
Были добавлены формованные фиксаторы, исключающие горизонтальное смещение.
Пример 3. Электронный блок сохранил внешний вид, но перестал работать
Проблема
Внешних повреждений упаковки обнаружено не было.
Однако после транспортировки электронный модуль не прошёл функциональные испытания.
Причина
Повторяющиеся вибрации ослабили внутреннее соединение разъёма.
Решение
Конструкция упаковки была изменена таким образом, чтобы снизить передачу вибрационных нагрузок на чувствительные элементы.
Основной вывод
Испытание упаковки необходимо не только для получения результата «пройдено/не пройдено».
Его главная задача — определить слабые места конструкции и устранить их до начала серийных поставок.
Именно такой подход позволяет снизить риск повреждений при транспортировке, сократить количество рекламаций и повысить доверие российских клиентов.
Международные стандарты, оптимизация упаковки и рекомендации для поставщиков
Испытание упаковки — это не просто проверка на соответствие требованиям заказчика.
Для производителей автомобильных запчастей это инструмент, который помогает сократить количество рекламаций, снизить затраты на логистику и повысить доверие покупателей.
После выявления слабых мест упаковки начинается следующий этап — её оптимизация.
Главная цель заключается не в использовании максимально прочных материалов, а в создании упаковки, которая обеспечивает необходимую защиту при минимальных затратах и соответствует условиям транспортировки.
Как инженеры улучшают упаковку после испытаний
Каждое испытание даёт информацию о том, каким образом энергия удара распространяется внутри упаковки.
На основании этих данных инженеры корректируют конструкцию и проводят повторные испытания.
Такой цикл продолжается до тех пор, пока упаковка не обеспечит стабильную защиту изделия при перевозке.
1. Правильное распределение нагрузки
Тяжёлые автомобильные детали создают высокое давление в отдельных точках упаковки.
Если нагрузка сосредоточена на небольшой площади, даже прочная коробка может быть повреждена.
Поэтому инженеры стремятся:
- увеличить площадь опоры;
- равномерно распределить вес изделия;
- исключить концентрацию нагрузки в углах коробки;
- снизить давление на внутренние амортизаторы.
Такой подход значительно повышает устойчивость упаковки при падениях.
2. Минимизация перемещения детали
Даже незначительное перемещение внутри упаковки постепенно снижает её защитные свойства.
Во время длительной перевозки изделие многократно подвергается небольшим ударам и вибрациям.
Чтобы исключить подобные повреждения, применяются:
- индивидуальные ложементы;
- формованные вкладыши;
- пластиковые фиксаторы;
- разделительные элементы;
- дополнительные опоры.
Чем меньше изделие перемещается внутри коробки, тем выше вероятность его безопасной доставки.
3. Усиление наиболее нагруженных зон
Испытания показывают, что повреждения возникают не по всей упаковке одновременно.
Наиболее уязвимыми обычно являются:
- нижние углы;
- кромки коробки;
- места контакта тяжёлых деталей с упаковкой;
- зоны опоры изделия.
Вместо увеличения толщины всех материалов инженеры усиливают только наиболее нагруженные участки.
Это позволяет одновременно повысить защиту и снизить стоимость упаковки.
4. Повторная проверка после изменений
Любое изменение конструкции требует повторной оценки.
Причиной новой серии испытаний могут стать:
- изменение конструкции детали;
- использование другого упаковочного материала;
- новый поставщик картона;
- изменение маршрута перевозки;
- новые требования российского заказчика.
Такой подход позволяет поддерживать стабильное качество упаковки даже при изменении условий производства.
Какие стандарты применяются при испытаниях упаковки
Для международных поставок важно использовать общепринятые методы испытаний.
Это делает результаты понятными как производителю, так и импортёру.
ISO 2248
ISO 2248 описывает методы испытаний транспортной упаковки на вертикальный удар.
Стандарт определяет:
- способы проведения испытаний;
- последовательность падений;
- требования к испытательному оборудованию;
- методы оценки результатов.
Многие международные компании используют ISO 2248 как основу при проверке транспортной упаковки.
ASTM D5276
ASTM D5276 применяется для испытаний транспортной упаковки методом свободного падения.
Стандарт позволяет оценить способность упаковки защищать изделие при случайных ударах во время транспортировки.
Он широко используется производителями, работающими на международном рынке.
ISTA
Методики ISTA считаются одним из наиболее распространённых инструментов оценки транспортной упаковки.
В отличие от обычного испытания на падение они объединяют несколько видов воздействия:
- падение;
- вибрацию;
- сжатие;
- климатические испытания.
Такой комплексный подход позволяет точнее воспроизвести реальные условия перевозки.
Российские требования и нормативная база
При поставках автомобильных запчастей в Россию и страны Евразийского экономического союза (ЕАЭС) производителю необходимо учитывать не только международные стандарты, но и требования местного законодательства.
Следует понимать, что ГОСТ, ГОСТ ISO и технические регламенты ЕАЭС регулируют разные аспекты продукции и упаковки. Конкретные требования зависят от типа изделия, способа перевозки и условий поставки.
На практике российские импортёры чаще всего обращают внимание на следующие вопросы:
- соответствует ли упаковка условиям транспортировки;
- имеются ли результаты испытаний;
- обеспечивает ли упаковка сохранность продукции;
- правильно ли выполнена маркировка грузовых мест;
- соответствует ли продукция требованиям ЕАС (EAC), если они применимы к конкретной категории товара.
Для многих поставщиков наличие протоколов испытаний и технической документации становится дополнительным преимуществом при работе с российскими клиентами.
Практический совет: если вы поставляете продукцию в Россию или страны ЕАЭС, заранее уточните у импортёра требования к упаковке, маркировке и необходимым испытаниям. Они могут отличаться в зависимости от отрасли и условий контракта.
Испытательное оборудование
Современные лаборатории используют несколько типов оборудования для оценки транспортной упаковки.
Машина для испытаний на свободное падение
Применяется для большинства видов транспортной упаковки.
Позволяет выполнять испытания с различной высоты и в разных положениях.
Установка для испытаний тяжёлых грузов
Используется при работе с массивными деталями:
- тормозными дисками;
- деталями двигателя;
- корпусами редукторов;
- компонентами коммерческого транспорта.
Такое оборудование обеспечивает безопасное испытание тяжёлых изделий.
Вибрационный стенд
Позволяет моделировать воздействие:
- автомобильного транспорта;
- железнодорожных перевозок;
- морских контейнерных перевозок.
Для поставок в Россию вибрационные испытания особенно актуальны из-за значительной протяжённости маршрутов.
Машина для испытаний на сжатие
Используется для определения способности упаковки выдерживать длительное штабелирование.
Такое испытание особенно важно при контейнерных перевозках и хранении на складах.
Климатическая камера
Позволяет проверить работу упаковки после воздействия:
- низких температур;
- высокой влажности;
- высоких температур;
- циклического изменения температуры.
Для поставок в северные регионы России подобные испытания помогают убедиться, что упаковочные материалы сохраняют свои свойства в сложных климатических условиях.
Практический чек-лист перед отправкой груза
Перед отгрузкой рекомендуется проверить несколько ключевых моментов.
Автомобильная деталь
✔ Масса подтверждена.
✔ Центр тяжести учтён.
✔ Уязвимые поверхности защищены.
✔ Электронные компоненты дополнительно зафиксированы.
Упаковка
✔ Используется материал необходимой прочности.
✔ Деталь надёжно зафиксирована.
✔ Отсутствует свободное перемещение внутри коробки.
✔ Усилены углы и нижняя часть упаковки.
✔ Маркировка соответствует требованиям заказчика.
Испытания
✔ Испытание на падение выполнено.
✔ Испытание на вибрацию выполнено (при необходимости).
✔ Испытание на сжатие выполнено.
✔ Подготовлен отчёт об испытаниях.
Часто задаваемые вопросы
Достаточно ли только испытания на падение?
Нет.
Испытание на падение оценивает устойчивость упаковки к ударным нагрузкам, однако при длительной перевозке продукция также подвергается вибрации, сжатию и воздействию окружающей среды. Комплексная программа испытаний позволяет получить более объективную оценку.
Нужно ли проводить испытания при каждой новой поставке?
Если конструкция изделия и упаковки не изменились, повторное испытание для каждой партии обычно не требуется.
Однако при изменении материалов, конструкции упаковки, логистического маршрута или требований заказчика рекомендуется провести повторную проверку.
Какие детали чаще всего требуют усиленной упаковки?
Как правило, это:
- тормозные диски;
- ступицы;
- детали подвески;
- рулевые механизмы;
- детали двигателя;
- компоненты для коммерческого транспорта.
Высокая масса этих изделий требует более тщательного расчёта упаковки.
Может ли упаковка успешно пройти лабораторные испытания и всё равно получить повреждения во время перевозки?
Да.
Лабораторные испытания моделируют типовые транспортные нагрузки, но реальные условия перевозки могут отличаться. Поэтому при проектировании упаковки важно учитывать конкретный маршрут, климатические условия, способ перевозки и требования заказчика.
Заключение
Для производителей автомобильных запчастей упаковка давно перестала быть второстепенным элементом продукции.
Именно она обеспечивает сохранность деталей во время транспортировки, помогает снизить количество рекламаций и способствует формированию доверия со стороны российских партнёров.
Испытания упаковки позволяют ещё на этапе подготовки поставки выявить слабые места конструкции, проверить её соответствие реальным условиям перевозки и своевременно внести необходимые изменения.
При экспорте в Россию и страны ЕАЭС особое значение приобретает комплексный подход, который учитывает особенности логистики, климатические условия, требования заказчика и применимые нормативные документы.
Инвестиции в качественную упаковку и её испытания — это не дополнительные расходы, а способ снизить риски, защитить продукцию и обеспечить стабильные поставки на р
