Введение: выбор камеры температурного шока — это не только вопрос диапазона температур
Современная электронная техника становится компактнее, мощнее и сложнее. Электронные блоки управления автомобилей, литиевые аккумуляторные системы, промышленные контроллеры, телекоммуникационное оборудование и потребительская электроника ежедневно подвергаются резким изменениям температуры во время эксплуатации.
Например:
- автомобиль может запускаться после длительной стоянки при температуре -40°C;
- силовые электронные компоненты испытывают быстрый нагрев во время работы под высокой нагрузкой;
- аккумуляторные модули проходят циклы охлаждения и нагрева в различных климатических условиях.
Такие температурные переходы создают внутренние механические напряжения между различными материалами:
- металлическими корпусами;
- печатными платами (PCB);
- паяными соединениями;
- полимерными материалами;
- герметизирующими элементами;
- аккумуляторными компонентами.
Даже если изделие успешно проходит обычные климатические испытания, оно может выйти из строя при быстром изменении температуры.
Именно поэтому производители используют камеры температурного шока (thermal shock chamber) для проверки надежности продукции на ранних этапах разработки и перед массовым производством.
Однако выбор подходящего оборудования часто вызывает сложности.
Многие компании сравнивают только основные параметры:
- диапазон температур;
- объем камеры;
- мощность охлаждения;
- цену оборудования.
Но для реальной эксплуатации этого недостаточно.
Правильно выбранная камера температурного шока должна обеспечивать:
- стабильные результаты испытаний;
- соответствие международным стандартам;
- повторяемость циклов;
- эффективную работу лаборатории;
- минимальные эксплуатационные расходы.
Перед покупкой рекомендуется оценить минимум 10 ключевых вопросов.
Вопрос 1. Какой тип температурного шока необходимо проводить?
Первый вопрос, который необходимо определить перед выбором оборудования:
Какой именно метод температурного шока требуется для вашего изделия?
На практике применяются два основных типа испытаний:
1. Двухзонная камера температурного шока (Two-Zone Thermal Shock Chamber)
В конструкции используются две независимые зоны:
- высокотемпературная зона;
- низкотемпературная зона.
Образец перемещается между зонами с помощью механического механизма.
Преимущества:
- быстрый переход между температурами;
- высокая эффективность при серийных испытаниях;
- подходит для большого количества циклов.
Такой тип часто используется для:
- автомобильной электроники;
- компонентов управления;
- полупроводников;
- небольших электронных модулей.
2. Однокамерная температурная система (Single-Zone Thermal Shock Chamber)
В этом варианте изменение температуры происходит внутри одной рабочей зоны.
Преимущества:
- более простая конструкция;
- удобство для определенных исследовательских задач;
- меньше требований к механической системе перемещения.
Однако для производственных испытаний, где требуется большое количество температурных циклов, чаще выбираются двухзонные решения.
При выборе камеры необходимо учитывать:
- размер образцов;
- количество циклов испытания;
- требования стандарта;
- производственный процесс.

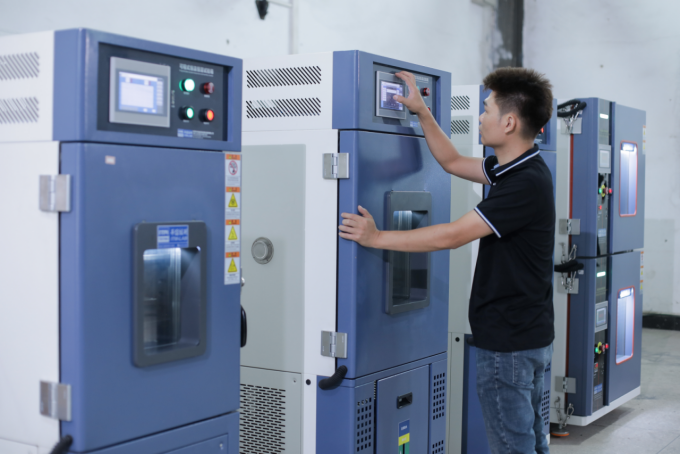

Например, двухслотовая камера температурного шока CTS-100L разработана для лабораторий, которым требуется эффективное проведение испытаний нескольких образцов с высокой повторяемостью результатов.
Вопрос 2. Какие диапазоны высоких и низких температур действительно нужны?
Одна из самых распространенных ошибок при покупке камеры температурного шока — выбор оборудования только по максимальным значениям температуры.
Например, производитель может указать:
- высокая температура: +150°C;
- низкая температура: -70°C.
Но реальные требования зависят от конкретного применения.
Для разных отраслей диапазоны могут отличаться:
| Область применения | Типичный диапазон испытаний |
|---|---|
| Потребительская электроника | -40°C ~ +85°C |
| Автомобильные компоненты | -40°C ~ +125°C |
| Промышленная электроника | -40°C ~ +150°C |
| Аккумуляторные системы | зависит от требований производителя |
| Военная и аэрокосмическая техника | более жесткие условия |
Перед покупкой необходимо определить:
- минимальную температуру испытания;
- максимальную температуру испытания;
- скорость перехода между зонами;
- время выдержки при каждой температуре.
Также важно учитывать запас производительности.
Если изделие постоянно испытывается около предельных возможностей камеры, это может привести к:
- увеличению времени восстановления температуры;
- снижению стабильности испытаний;
- повышенной нагрузке на холодильную систему.
Поэтому инженеры обычно выбирают оборудование с определенным запасом мощности.
Вопрос 3. Насколько важна скорость температурного перехода?
Скорость изменения температуры — один из наиболее важных параметров камеры температурного шока.
Однако здесь часто возникает неправильное понимание.
Некоторые производители указывают только скорость изменения температуры воздуха без уточнения условий испытания.
Для инженеров важнее:
Как быстро температура стабилизируется вокруг испытуемого образца?
При температурном шоке необходимо оценивать:
- время перемещения образца между зонами;
- время достижения заданной температуры;
- стабильность температуры после перехода;
- влияние тепловой нагрузки образца.
Например, тяжелый металлический компонент и небольшая электронная плата будут вести себя совершенно по-разному.
Поэтому при сравнении оборудования необходимо уточнять:
- метод измерения скорости перехода;
- размер и массу тестового образца;
- условия испытания.
Для высокоточных испытаний электронных компонентов камера должна обеспечивать не только быстрый переход, но и стабильное управление температурой.
Вопрос 4. Что означает время восстановления температуры и почему это важно?
Recovery Time (время восстановления температуры) — это один из ключевых параметров, который часто неправильно оценивают при выборе камеры температурного шока.
После открытия двери камеры или после загрузки образца температура внутри рабочей зоны временно изменяется.
Время восстановления показывает:
сколько времени требуется системе для возвращения к заданному температурному режиму после нарушения теплового баланса.
Этот параметр зависит от:
- мощности холодильной системы;
- конструкции воздушного потока;
- массы образца;
- количества загруженных изделий;
- режима испытания.
Короткое время восстановления особенно важно для:
- лабораторий с большим количеством циклов;
- производственных линий контроля качества;
- испытаний серийных компонентов.
Однако сравнивать этот показатель необходимо только при одинаковых условиях тестирования.
Например:
- одинаковый объем камеры;
- одинаковая масса нагрузки;
- одинаковая температура перехода.
Иначе цифры разных производителей могут быть некорректно сопоставлены.
Вопрос 5. Какой объем камеры температурного шока выбрать?
Выбор объема рабочей зоны напрямую влияет на эффективность испытаний и удобство эксплуатации оборудования.
Одна из распространенных ошибок при покупке камеры температурного шока — выбирать минимальный объем только для текущего образца.
На практике необходимо учитывать не только размер изделия, но и будущие потребности лаборатории.
При выборе объема камеры следует оценить:
- размеры тестируемых компонентов;
- количество образцов за один цикл;
- необходимость установки датчиков температуры;
- наличие дополнительных приспособлений;
- возможность расширения программы испытаний.
Например, небольшая камера может быть достаточной для тестирования отдельных электронных плат, но недостаточной для:
- аккумуляторных модулей;
- автомобильных электронных блоков;
- нескольких образцов одновременно.
Слишком большая камера также не всегда является оптимальным решением.
Избыточный внутренний объем может привести к:
- увеличению времени выхода на заданную температуру;
- повышенному энергопотреблению;
- увеличению стоимости оборудования.
Поэтому правильный подход заключается не в выборе самой большой камеры, а в подборе оптимального рабочего пространства под реальные задачи.
Например, двухслотовая камера температурного шока CTS-100L подходит для лабораторий, которым требуется компактное решение с возможностью эффективного проведения циклических испытаний различных электронных компонентов.
Вопрос 6. Какие стандарты необходимо учитывать при выборе камеры температурного шока?
Для промышленных испытаний камера температурного шока должна соответствовать требованиям соответствующих международных стандартов.
Наиболее часто применяются:
IEC 60068-2-14 — испытание температурным изменением
Этот стандарт описывает методы испытаний при воздействии быстрых изменений температуры.
В зависимости от требований применяются различные методы:
- Test Na — испытание с быстрым изменением температуры с использованием одной камеры;
- Test Nb — испытание с изменением температуры путем переноса образца между двумя зонами.
Также при выборе оборудования могут учитываться требования:
- IEC 60068-2-1 — испытания холодом;
- IEC 60068-2-2 — испытания сухим теплом;
- требования автомобильных производителей;
- внутренние стандарты качества предприятий.
Однако наличие упоминания стандарта в техническом описании оборудования не всегда означает полное соответствие требованиям.
Перед покупкой рекомендуется уточнить:
- какие методы испытаний поддерживает камера;
- каким образом контролируется температура;
- какие отчеты и данные могут быть сохранены;
- возможно ли проведение валидации оборудования.
Для предприятий, работающих с международными заказчиками, это особенно важно, поскольку результаты испытаний должны быть воспроизводимыми и понятными для различных подразделений качества.
Вопрос 7. Как оценить надежность холодильной системы камеры?
Холодильная система является одним из самых важных элементов камеры температурного шока.
Именно она определяет:
- способность достигать низких температур;
- стабильность работы при длительных циклах;
- скорость восстановления;
- срок службы оборудования.
При оценке оборудования необходимо обратить внимание на несколько факторов.
1. Конструкция холодильной системы
Надежные камеры обычно используют:
- качественные компрессоры промышленного класса;
- эффективные теплообменники;
- оптимизированную циркуляцию хладагента.
2. Стабильность при длительной эксплуатации
Температурный шок — это не одноразовое испытание.
В производственной среде оборудование может работать:
- десятки циклов в день;
- несколько смен подряд;
- в течение многих лет.
Поэтому важно оценивать не только максимальные характеристики, но и долговременную стабильность.
3. Возможность обслуживания
Перед покупкой стоит уточнить:
- доступность запасных частей;
- техническую поддержку;
- удобство диагностики;
- наличие сервисной документации.
Надежность оборудования напрямую влияет на стабильность испытательной лаборатории.
Простой камеры может привести к:
- задержке выпуска продукции;
- переносу испытаний;
- увеличению производственных затрат.
Вопрос 8. Насколько важна энергоэффективность камеры температурного шока?
При покупке испытательного оборудования многие компании обращают внимание только на первоначальную стоимость.
Однако для долгосрочной эксплуатации более важны общие расходы владения.
Они включают:
- потребление электроэнергии;
- обслуживание;
- замену расходных компонентов;
- время простоя.
Современная камера температурного шока должна обеспечивать эффективное использование энергии за счет:
- оптимизированной холодильной системы;
- качественной теплоизоляции;
- точного управления температурой;
- эффективного режима работы компрессора.
При этом необходимо избегать слишком общих заявлений вроде «самая экономичная камера».
Реальное энергопотребление зависит от:
- температуры испытания;
- частоты циклов;
- нагрузки внутри камеры;
- условий окружающей среды.
Поэтому при сравнении оборудования лучше запрашивать реальные данные испытаний и условия измерения.
Вопрос 9. Какие функции управления необходимы современной камере?
Система управления напрямую влияет на удобство эксплуатации и качество получаемых данных.
Для профессиональной лаборатории важны следующие функции:
Программирование испытательных циклов
Инженер должен иметь возможность задавать:
- температурные режимы;
- время выдержки;
- количество циклов;
- последовательность переходов.
Запись данных
Современное оборудование должно обеспечивать:
- сохранение параметров испытания;
- экспорт данных;
- анализ результатов.
Контроль аварийных ситуаций
Полезными являются функции:
- защиты от перегрева;
- контроля холодильной системы;
- сигнализации неисправностей;
- автоматического прекращения опасного режима.
При выборе камеры важно оценивать не количество функций в интерфейсе, а практическую ценность для вашей лаборатории.
Вопрос 10. Как правильно оценить производителя камеры температурного шока?
Цена оборудования является важным фактором, но при выборе камеры температурного шока не следует ориентироваться только на стоимость.
Надежный производитель должен предоставлять:
Техническую консультацию
Перед поставкой необходимо понять:
- подходит ли выбранная модель под ваши задачи;
- какие опции действительно необходимы;
- какие параметры являются критическими.
Поддержку после покупки
Важно наличие:
- инструкции по эксплуатации;
- технической документации;
- консультаций инженеров;
- возможности получения запасных частей.
Опыт производства
Производитель испытательного оборудования должен понимать реальные задачи клиентов:
- разработку электроники;
- контроль качества;
- автомобильные испытания;
- испытания аккумуляторных систем.
Хорошая камера температурного шока — это не просто оборудование с указанными характеристиками.
Это инструмент контроля надежности продукции.
Закупочный чек-лист перед покупкой камеры температурного шока
Перед оформлением заказа рекомендуется проверить следующие пункты:
| Параметр | Что необходимо уточнить |
|---|---|
| Тип камеры | Двухзонная или однозонная конструкция |
| Температурный диапазон | Реальные рабочие значения |
| Скорость перехода | Метод измерения и условия испытания |
| Recovery Time | Условия восстановления температуры |
| Объем камеры | Соответствие размеру и количеству образцов |
| Стандарты | IEC 60068-2-14 и другие требования |
| Холодильная система | Тип компонентов и надежность |
| Управление | Программирование и запись данных |
| Обслуживание | Сервис и запасные части |
| Производитель | Опыт и техническая поддержка |
Правильный выбор камеры температурного шока помогает снизить риск отказов продукции и повысить эффективность процесса разработки.
Часто задаваемые вопросы (FAQ) о камерах температурного шока
Что такое камера температурного шока?
Камера температурного шока — это специализированное испытательное оборудование, предназначенное для проверки надежности изделий при быстром изменении температуры.
Во время испытания образец подвергается последовательному воздействию низких и высоких температур, что позволяет выявить скрытые дефекты:
- разрушение паяных соединений;
- появление микротрещин;
- деформацию материалов;
- нарушение герметичности;
- нестабильность электронных компонентов.
Такие испытания широко применяются в автомобильной промышленности, электронике, производстве аккумуляторов, телекоммуникациях и других высокотехнологичных отраслях.
Чем отличается камера температурного шока от климатической камеры?
Основное различие заключается в скорости изменения температуры.
Климатическая камера обычно используется для длительного воздействия стабильной температуры и влажности.
Например:
- выдержка изделия при +85°C в течение нескольких часов;
- испытание при определенной влажности;
- проверка стабильности материалов.
Камера температурного шока предназначена для резкого перехода между температурными режимами.
Например:
- быстрое перемещение образца из зоны высокой температуры в зону низкой температуры;
- многократное повторение температурных циклов.
Поэтому выбор оборудования зависит от цели испытания.
Если необходимо проверить долговременную работу изделия в определенных климатических условиях — применяется климатическая камера.
Если необходимо выявить повреждения от резких температурных изменений — используется камера температурного шока.
Какие изделия обычно испытывают в камерах температурного шока?
Основные области применения:
Электронные компоненты
- печатные платы (PCB);
- микросхемы;
- датчики;
- электронные модули управления.
Автомобильная электроника
- ECU блоки управления;
- системы управления двигателем;
- автомобильные дисплеи;
- силовые электронные компоненты.
Аккумуляторные системы
- литиевые аккумуляторные ячейки;
- батарейные модули;
- системы управления батареями (BMS).
Потребительская электроника
- смартфоны;
- носимые устройства;
- электронные аксессуары.
Температурный шок позволяет обнаружить проблемы, которые невозможно выявить обычным функциональным тестированием.
Как часто необходимо проводить испытания температурным шоком?
Частота испытаний зависит от отрасли и требований производителя.
Обычно температурный шок используется на следующих этапах:
- разработка нового продукта;
- проверка прототипов;
- валидация конструкции;
- подготовка к массовому производству;
- контроль качества серийной продукции.
Для критически важных компонентов автомобильной и энергетической отрасли такие испытания могут быть частью обязательной программы надежности.
Как выбрать между камерой температурного шока и температурным циклическим испытанием?
Хотя оба испытания связаны с изменением температуры, их цели отличаются.
Температурный шок:
- быстрое изменение температуры;
- высокий уровень теплового напряжения;
- проверка устойчивости конструкции.
Температурное циклическое испытание:
- более медленные изменения температуры;
- длительное воздействие;
- оценка долговременной надежности.
Инженеры часто используют оба метода для комплексной оценки продукции.
Рекомендуемое решение: двухслотовая камера температурного шока CTS-100L
Для лабораторий, которым требуется надежное оборудование для испытаний электронных компонентов, автомобильных деталей и других изделий, CTS-100L Two-Slot Thermal Shock Test Chamber является практичным решением.
Оборудование разработано для проведения испытаний с быстрым переходом между температурными зонами и подходит для задач контроля надежности продукции.
Основные преимущества CTS-100L:
Двухзонная конструкция
Камера использует разделение на высокотемпературную и низкотемпературную зоны, что обеспечивает эффективное выполнение циклов температурного шока.
Испытания нескольких образцов
Конструкция с двумя слотами позволяет повысить эффективность лабораторных испытаний и оптимизировать рабочий процесс.
Программируемое управление
Инженеры могут задавать:
- температурные профили;
- время выдержки;
- количество циклов;
- последовательность испытаний.
Подходит для различных отраслей
CTS-100L может использоваться для:
- электронных компонентов;
- автомобильных деталей;
- аккумуляторных компонентов;
- промышленных изделий.
Соответствие требованиям современных испытательных лабораторий
Камера разработана с учетом требований к:
- стабильности температуры;
- повторяемости результатов;
- удобству эксплуатации.
Почему выбирают ITM-LAB для испытательного оборудования?
При выборе камеры температурного шока важно учитывать не только характеристики оборудования, но и опыт производителя.
ITM-LAB специализируется на разработке и производстве оборудования для испытаний надежности, включая:
- камеры температурного шока;
- климатические испытательные камеры;
- оборудование для испытаний аккумуляторов;
- механические испытательные системы;
- оборудование для проверки долговечности компонентов.
Компания помогает предприятиям решать задачи контроля качества и повышения надежности продукции.
Получите консультацию по выбору камеры температурного шока
Выбор подходящей камеры зависит от:
- типа изделия;
- требований испытаний;
- количества циклов;
- температурного диапазона;
- производственных задач.
Если вы планируете приобрести камеру температурного шока или хотите проверить, подходит ли CTS-100L для вашего применения, специалисты ITM-LAB могут помочь подобрать оптимальную конфигурацию.
Подходящий
