Введение
Испытания на свободное падение являются одним из ключевых методов оценки механической прочности и эксплуатационной надежности изделий. Во время транспортировки, складского хранения, монтажа или повседневного использования продукция может подвергаться случайным ударам и падениям, которые способны привести к скрытым повреждениям конструкции, отказу электронных компонентов или снижению срока службы.
Чтобы подтвердить устойчивость изделия к подобным механическим воздействиям, производители проводят испытания в соответствии с международными стандартами серии IEC 60068, которые широко применяются в электронной, электротехнической, автомобильной, медицинской и оборонной промышленности.
Одним из наиболее распространенных документов этой серии является IEC 60068-2-31, российским аналогом которого является ГОСТ Р МЭК 60068-2-31. Стандарт описывает методы испытаний на свободное падение, многократное свободное падение и опрокидывание изделий, позволяя оценить их способность сохранять работоспособность после случайных механических воздействий.
Испытания по данному стандарту используются:
- при разработке новой продукции;
- во время квалификационных испытаний;
- при сертификации изделий;
- в рамках входного и выходного контроля качества;
- для подтверждения соответствия требованиям заказчика или отраслевых нормативов.
В данной статье мы подробно рассмотрим требования стандарта IEC 60068-2-31 (ГОСТ Р МЭК 60068-2-31), основные методы проведения испытаний, особенности выбора испытательного оборудования, а также рекомендации по подбору стендов свободного падения для различных отраслей промышленности.
Что представляет собой стандарт IEC 60068-2-31 (ГОСТ Р МЭК 60068-2-31)?
IEC 60068-2-31 входит в международную серию стандартов IEC 60068 "Environmental Testing", разработанную Международной электротехнической комиссией (IEC). Российская версия стандарта опубликована как ГОСТ Р МЭК 60068-2-31 и применяется испытательными лабораториями, производственными предприятиями и сертификационными центрами на территории России и стран ЕАЭС.
Главная задача стандарта — воспроизвести механические воздействия, возникающие вследствие случайного падения изделия при его эксплуатации или обслуживании. В отличие от транспортных испытаний упаковки, здесь оценивается непосредственно прочность и функциональная надежность самого изделия.
Испытания моделируют ситуации, которые наиболее часто встречаются в реальных условиях эксплуатации:
- случайное падение изделия из рук оператора;
- падение оборудования со стола или верстака;
- опрокидывание вертикально установленного прибора;
- многократные удары небольших компонентов при обслуживании или эксплуатации.
После завершения испытаний изделие должно сохранять предусмотренные технической документацией характеристики либо соответствовать установленным критериям отказа.
Основные преимущества применения стандарта
Испытания по IEC 60068-2-31 позволяют:
- подтвердить механическую надежность конструкции;
- выявить слабые места корпуса и внутренних узлов;
- снизить вероятность гарантийных ремонтов;
- повысить качество выпускаемой продукции;
- обеспечить соответствие требованиям международных и национальных стандартов.
Именно поэтому испытания на падение являются обязательной частью программ квалификационных испытаний для большинства современных электронных и электротехнических изделий.
Где применяется IEC 60068-2-31?
Испытания на свободное падение востребованы практически во всех отраслях промышленности, где оборудование подвергается ручному перемещению, транспортировке или интенсивной эксплуатации.
Наиболее распространенные области применения представлены ниже.
| Отрасль | Типичные изделия |
|---|---|
| Потребительская электроника | Смартфоны, планшеты, ноутбуки, носимые устройства |
| Электротехническая промышленность | Автоматические выключатели, реле, контакторы, переключатели |
| Медицинская техника | Портативные анализаторы, диагностические приборы, медицинские терминалы |
| Автомобильная промышленность | Электронные блоки управления (ECU), автомобильные датчики, контроллеры |
| Промышленная автоматизация | ПЛК, панели оператора (HMI), промышленные контроллеры |
| Аккумуляторная промышленность | Литиевые аккумуляторы, аккумуляторные модули, портативные системы хранения энергии |
| Телекоммуникации | Маршрутизаторы, сетевые коммутаторы, модемы, коммуникационные терминалы |
| Авиационная и оборонная промышленность | Бортовые электронные устройства, переносное оборудование специального назначения |
| Испытательные лаборатории | Проведение сертификационных, квалификационных и ресурсных испытаний |
Во многих случаях испытания по IEC 60068-2-31 проводятся совместно с другими методами серии IEC 60068, включая испытания на вибрацию (IEC 60068-2-6), механический удар (IEC 60068-2-27) и климатические воздействия.
Такой комплексный подход позволяет получить объективную оценку надежности изделия на протяжении всего жизненного цикла.
Методы испытаний по IEC 60068-2-31
Стандарт предусматривает несколько методов испытаний, выбор которых зависит от конструкции изделия, его массы, способа эксплуатации и предполагаемых условий механического воздействия.

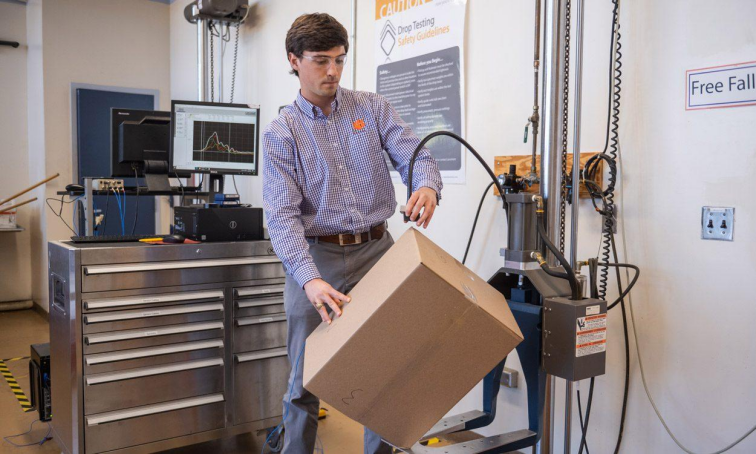

1. Испытание на свободное падение (Free Fall Test)
Испытание на свободное падение является наиболее распространенным методом оценки механической прочности изделий.
Во время испытания образец освобождается специальным механизмом без приложения дополнительного усилия и падает на жесткую ударную поверхность с заранее установленной высоты.
Основная задача испытания — определить способность изделия сохранять функциональность после случайного падения.
Наиболее часто данный метод применяется для испытаний:
- мобильных электронных устройств;
- портативных измерительных приборов;
- бытовой электроники;
- ручного электрического инструмента;
- электротехнических компонентов;
- медицинских приборов.
Для обеспечения высокой повторяемости результатов испытаний используются специализированные стенды для испытаний на свободное падение, оснащенные системой точного позиционирования изделия, автоматическим механизмом сброса и регулируемой высотой подъема.
2. Испытание на многократное свободное падение (Repeated Free Fall Test)
Этот метод предназначен главным образом для небольших изделий и отдельных компонентов, которые в процессе эксплуатации могут неоднократно подвергаться случайным падениям.
В отличие от обычного свободного падения, испытание проводится серией последовательных ударов, что позволяет оценить накопление повреждений и долговечность конструкции.
Типичные объекты испытаний:
- электрические разъемы;
- соединители;
- переключатели;
- миниатюрные датчики;
- электронные модули;
- мелкие комплектующие.
Для проведения подобных испытаний применяются специализированные испытательные установки, обеспечивающие строго контролируемое количество циклов и одинаковые условия каждого удара.
3. Испытание на падение и опрокидывание (Drop and Topple Test)
Метод предназначен для оборудования, которое в процессе эксплуатации устанавливается в вертикальном положении.
Во время испытания изделие намеренно опрокидывается на заранее определенную грань или сторону, моделируя наиболее вероятные сценарии случайного падения при эксплуатации.
Наиболее распространенные объекты испытаний:
- лабораторные приборы;
- настольное измерительное оборудование;
- промышленные контроллеры;
- шкафы управления небольших размеров;
- медицинские диагностические приборы;
- торговое электронное оборудование.
Испытание позволяет определить устойчивость корпуса, прочность крепежных элементов, а также способность оборудования сохранять работоспособность после опрокидывания.
Процедура проведения испытаний по IEC 60068-2-31
Несмотря на то что конкретные параметры испытаний определяются техническими условиями (ТУ), отраслевыми стандартами или требованиями заказчика, общая последовательность испытаний по IEC 60068-2-31 (ГОСТ Р МЭК 60068-2-31) остается практически одинаковой для большинства изделий.
Соблюдение установленной процедуры позволяет получить воспроизводимые результаты, снизить влияние человеческого фактора и обеспечить сопоставимость данных, полученных в различных испытательных лабораториях.
Шаг 1. Подготовка испытательного образца
Перед началом испытаний необходимо убедиться, что образец соответствует серийному исполнению изделия.
Как правило, подготовка включает:
- проверку внешнего состояния изделия;
- установку аккумуляторов или элементов питания (если предусмотрено конструкцией);
- подключение необходимых принадлежностей;
- фиксацию рабочего состояния (включено или выключено);
- регистрацию исходных функциональных характеристик.
Если изделие предполагается использовать совместно с аксессуарами (кабели, крепления, съемные блоки питания и т.д.), испытания рекомендуется проводить в конфигурации, максимально приближенной к реальным условиям эксплуатации.
Шаг 2. Определение высоты падения
Высота падения является одним из наиболее важных параметров испытаний.
Она определяется исходя из:
- массы изделия;
- габаритных размеров;
- условий эксплуатации;
- вероятной высоты случайного падения;
- требований технической документации.
Для различных типов продукции могут использоваться различные значения.
Типичные значения высоты падения
| Категория изделия | Типичная высота падения* |
|---|---|
| Небольшие электронные компоненты | 25–100 мм |
| Портативные электронные устройства | 250–1000 мм |
| Измерительные приборы | 500–1000 мм |
| Медицинское оборудование | согласно ТУ |
| Аккумуляторные батареи | согласно отраслевому стандарту |
| Промышленное оборудование | определяется программой испытаний |
* Фактические параметры должны определяться требованиями конкретного стандарта или технической документации на изделие.
Важно: IEC 60068-2-31 не устанавливает универсальную высоту падения для всех изделий. Значения выбираются в соответствии с назначением изделия и требованиями соответствующего стандарта на продукцию.

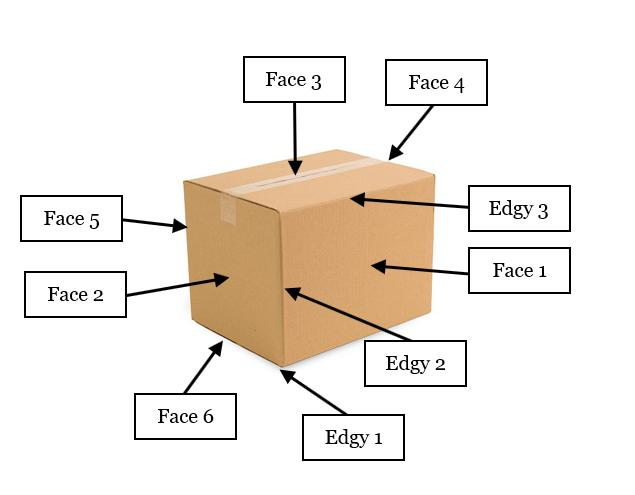

Выбор ориентации изделия
Для объективной оценки механической прочности изделие обычно испытывается в нескольких положениях.
На практике могут проверяться:
- падение на верхнюю грань;
- падение на нижнюю грань;
- падение на боковые поверхности;
- падение на ребра;
- падение на углы.
Чем больше количество контролируемых положений, тем более полной становится оценка устойчивости изделия к случайным механическим воздействиям.
Современные стенды для испытаний на падение позволяют быстро менять ориентацию образца без ухудшения повторяемости испытаний.
Шаг 3. Настройка испытательного оборудования
Перед проведением испытаний выполняется настройка испытательной установки.
Необходимо проверить:
- правильность установки высоты;
- горизонтальность ударной плиты;
- работу механизма освобождения;
- надежность фиксации изделия;
- отсутствие препятствий на траектории падения.
Для получения достоверных результатов рекомендуется использовать профессиональное оборудование для испытаний на падение, обеспечивающее автоматический сброс без передачи дополнительного вращательного момента.
Именно эта особенность отличает лабораторный испытательный стенд от простых самодельных приспособлений, где невозможно обеспечить одинаковые условия каждого испытания.
Шаг 4. Проведение испытания
После завершения настройки выполняется свободный сброс изделия.
Во время испытания необходимо обеспечить следующие условия:
- отсутствие внешнего воздействия на изделие;
- свободное падение без вращения;
- удар только о сертифицированную ударную поверхность;
- отсутствие повторных столкновений с конструкцией стенда.
В зависимости от программы испытаний изделие может подвергаться одному или нескольким последовательным сбросам.
Современные машины для испытаний на падение позволяют быстро повторять испытания с высокой точностью, что особенно важно при серийном контроле продукции.
Шаг 5. Осмотр после испытаний
После каждого падения проводится визуальная оценка состояния изделия.
Инженеры проверяют:
- наличие трещин;
- деформацию корпуса;
- повреждение крепежных элементов;
- разрушение защитных деталей;
- ослабление соединений;
- появление сколов;
- смещение внутренних компонентов.
Все обнаруженные дефекты должны быть задокументированы.
При необходимости выполняется фотофиксация повреждений для последующего анализа.
Шаг 6. Проверка работоспособности
Механическая целостность изделия сама по себе не является подтверждением успешного прохождения испытаний.
После завершения программы падений необходимо убедиться, что изделие полностью сохраняет свои функциональные характеристики.
В зависимости от типа продукции могут выполняться:
- электрические испытания;
- функциональная диагностика;
- измерение рабочих параметров;
- проверка герметичности;
- испытания интерфейсов связи;
- контроль точности измерений.
Только после успешного завершения всех проверок изделие может считаться выдержавшим испытания по IEC 60068-2-31.
Основные параметры испытаний
Хотя параметры испытаний определяются требованиями конкретного изделия, большинство лабораторий контролируют следующие характеристики.
| Параметр | Типовое значение |
|---|---|
| Высота падения | Согласно программе испытаний |
| Тип поверхности | Стальная ударная плита или другая жесткая поверхность |
| Количество падений | Определяется стандартом или ТУ |
| Ориентация изделия | Грани, ребра, углы |
| Температура окружающей среды | Обычно +15…+35 °C, если не указано иное |
| Состояние изделия | Рабочее или нерабочее (в соответствии с программой испытаний) |
Использование современного испытательного оборудования с цифровой регулировкой высоты и автоматической системой освобождения позволяет значительно повысить точность и воспроизводимость результатов.
Типичные ошибки при проведении испытаний
Даже при наличии качественного оборудования ошибки оператора могут привести к получению недостоверных результатов.
Наиболее распространенные ошибки включают:
Использование неподходящей ударной поверхности
Использование бетонного пола, деревянного основания или металлического листа недостаточной массы не соответствует требованиям большинства программ испытаний и приводит к изменению энергии удара.
Неконтролируемое вращение изделия
Если образец освобождается вручную, возникает дополнительный вращательный момент, который изменяет характер удара.
Именно поэтому в профессиональных испытательных стендах свободного падения применяются электромагнитные или пневматические механизмы мгновенного освобождения.
Ошибки при выборе высоты падения
Неправильно выбранная высота делает результаты испытаний несопоставимыми с требованиями стандарта и может привести к ошибочным выводам о надежности изделия.
Отсутствие регулярной калибровки
Даже незначительная погрешность измерения высоты или нарушение работы механизма освобождения способна существенно повлиять на результаты испытаний.
Регулярная калибровка и техническое обслуживание испытательной машины позволяют поддерживать стабильную точность и соответствие требованиям лабораторных стандартов.
Использование неподходящих приспособлений
Для изделий сложной формы необходимо применять специальные приспособления или индивидуальные держатели.
Неправильная фиксация может изменить ориентацию изделия при падении и привести к недостоверным результатам.
Почему важно использовать профессиональное оборудование?
Испытания по IEC 60068-2-31 предъявляют высокие требования к повторяемости и точности. Использование профессионального оборудования для испытаний на падение позволяет:
- обеспечить точную регулировку высоты падения;
- исключить влияние оператора на процесс сброса;
- гарантировать стабильную ориентацию образца;
- сократить время подготовки испытаний;
- повысить воспроизводимость результатов;
- соответствовать требованиям международных и национальных стандартов.

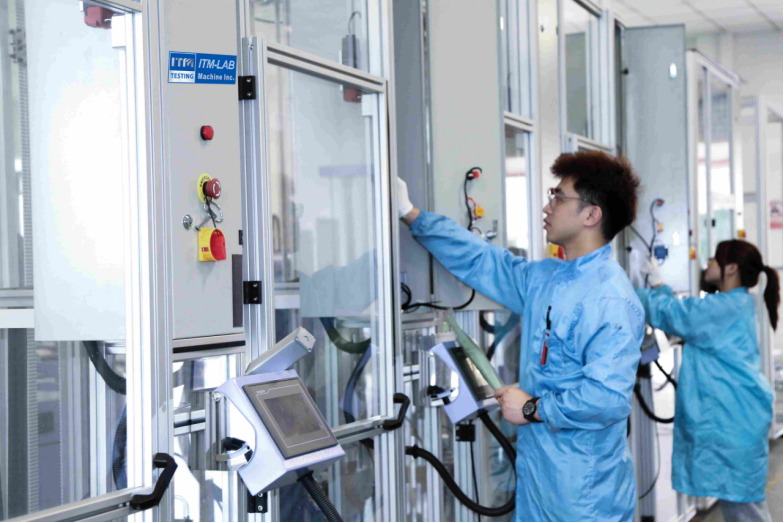

Именно поэтому современные испытательные лаборатории и производственные предприятия используют специализированные машины для испытаний на падение и испытательные стенды свободного падения, рассчитанные на многолетнюю эксплуатацию и проведение большого количества циклов испытаний.
Какое оборудование необходимо для проведения испытаний по IEC 60068-2-31?
Результаты испытаний во многом зависят не только от соблюдения требований стандарта, но и от технических возможностей используемого оборудования.
Самодельные приспособления или упрощенные установки не позволяют обеспечить стабильную высоту падения, одинаковую ориентацию изделия и воспроизводимость результатов. Именно поэтому испытательные лаборатории, научно-исследовательские институты и производственные предприятия используют специализированные стенды для испытаний на падение, разработанные в соответствии с требованиями международных стандартов.
Современное оборудование для испытаний на падение должно обеспечивать:
- точную регулировку высоты сбрасывания;
- автоматический механизм освобождения без передачи вращательного момента;
- возможность испытаний на грань, ребро и угол;
- высокую повторяемость результатов;
- надежную систему безопасности оператора;
- возможность установки специальных приспособлений для нестандартных изделий.
Выбор конкретной модели зависит от массы образца, его габаритов, количества испытаний и требований программы испытаний.

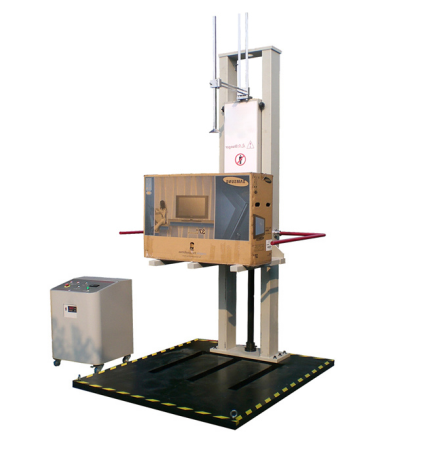

Основные типы стендов для испытаний на падение
В промышленности применяется несколько конструктивных типов испытательных стендов. Каждый из них предназначен для определенного диапазона изделий и условий испытаний.

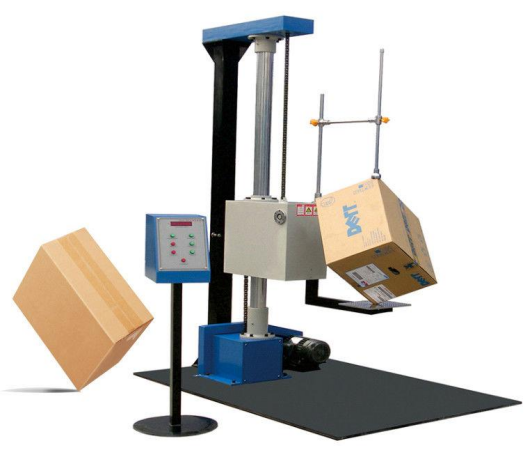

Стенд свободного падения с одним поддерживающим рычагом (Single-Arm Drop Tester)
Испытательный стенд с одним поддерживающим рычагом является наиболее распространенным решением для испытаний по IEC 60068-2-31.
Такое оборудование применяется для большинства изделий небольших и средних размеров.
Типичные области применения:
- смартфоны и планшеты;
- электронные приборы;
- измерительное оборудование;
- бытовая техника;
- картонная упаковка;
- электротехнические изделия;
- медицинские приборы;
- промышленная электроника.
Основные преимущества
- широкий диапазон регулировки высоты падения;
- стабильный вертикальный подъем;
- электромагнитный механизм мгновенного освобождения;
- высокая повторяемость результатов;
- удобная настройка положения образца;
- простое техническое обслуживание.
Для большинства лабораторий именно данный тип оборудования является оптимальным сочетанием функциональности и стоимости.
Рекомендуемая область применения: контроль качества, НИОКР, производственные испытания, сертификационные лаборатории.

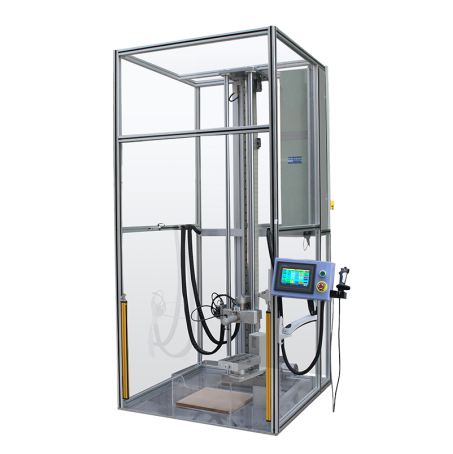

Стенд свободного падения с двойным поддерживающим рычагом (Double-Arm Drop Tester)
При испытаниях крупногабаритных изделий особенно важно обеспечить устойчивость образца до момента сбрасывания.
Именно для таких задач используются стенды с двумя поддерживающими рычагами.
Конструкция обеспечивает равномерную поддержку изделия и практически исключает перекосы во время подготовки испытаний.
Наиболее часто такие машины применяются для испытаний:
- крупной бытовой техники;
- транспортной упаковки;
- промышленного оборудования;
- серверных шкафов;
- электрических распределительных устройств;
- тяжелых электронных изделий.
Преимущества конструкции
- высокая грузоподъемность;
- устойчивость при работе с крупными образцами;
- возможность испытаний тяжелой транспортной тары;
- надежная система синхронного освобождения;
- минимизация боковых смещений при сбрасывании.
Подобные испытательные стенды широко используются производителями упаковки, логистическими центрами и предприятиями тяжелой промышленности.
Стенд испытаний с нулевой высотой падения (Zero Height Drop Tester)
Некоторые изделия невозможно безопасно поднять на значительную высоту обычным способом.
К ним относятся:
- литиевые аккумуляторные батареи;
- энергетические накопители;
- серверное оборудование;
- крупные электронные модули;
- промышленное оборудование большой массы.
Для подобных задач применяются установки с нулевой высотой падения.
В отличие от классических стендов, изделие практически не поднимается над уровнем пола — вместо этого специальный механизм быстро освобождает образец, обеспечивая требуемый характер удара.
Такое решение позволяет:
- безопасно испытывать тяжелые изделия;
- уменьшить риск повреждения оборудования;
- повысить безопасность персонала;
- проводить испытания изделий массой в несколько сотен килограммов.
Индивидуальные испытательные системы
Не все изделия можно испытывать на стандартных стендах.
Для продукции сложной формы или специальных отраслей промышленности часто требуется разработка индивидуальных испытательных решений.
К подобным изделиям относятся:
- аккумуляторные батареи нестандартной конструкции;
- медицинское оборудование;
- авиационная электроника;
- автомобильные компоненты;
- военная техника;
- телекоммуникационные системы;
- изделия с нестандартным центром тяжести.
В таких случаях испытательная система комплектуется специальными захватами, приспособлениями, механизмами фиксации и программируемой системой управления.
Индивидуальная конфигурация позволяет проводить испытания в полном соответствии с требованиями технического задания заказчика и отраслевых стандартов.
Как выбрать испытательный стенд для испытаний на падение?
При выборе оборудования важно учитывать не только требования стандарта, но и реальные условия эксплуатации изделия.
Перед приобретением испытательного стенда рекомендуется ответить на несколько вопросов:
- Какова максимальная масса изделия?
- Каковы его габаритные размеры?
- Требуется ли испытание упаковки или самого изделия?
- Сколько испытаний проводится ежедневно?
- Необходима ли автоматизация процесса?
- Планируется ли испытание изделий различных размеров?
- Требуется ли возможность модернизации оборудования в будущем?
Ниже приведены общие рекомендации по выбору оборудования.
| Тип изделия | Рекомендуемое оборудование |
|---|---|
| Смартфоны, планшеты, бытовая электроника | Single-Arm Drop Tester |
| Электронные модули и измерительные приборы | Single-Arm Drop Tester |
| Картонная упаковка |
последний：Ничего
Подходящий |
