В современных реалиях выпустить продукт с конвейера — это только полдела. Изделие, которое идеально работает на чистом лабораторном столе, может легко «лечь» в реальных условиях: под воздействием крещенских морозов, летней жары или высокой влажности. Для любого серьезного производителя критически важно понимать, как его продукция поведет себя в жестких климатических условиях.

В этом материале мы без лишней воды разберем международный стандарт IEC 60068 (в России и СНГ он действует как ГОСТ Р МЭК 60068), рассмотрим основные методики испытаний, скрытые дефекты электроники и дадим конкретные рекомендации по выбору климатических камер.

Зачем нужны испытания на температуру и влажность?

Львиная доля отказов оборудования происходит не на заводе при выходном контроле, а спустя недели или месяцы эксплуатации у конечного клиента. Длительный термический и влажностный стресс постепенно «убивает» материалы: окисляются контакты, деградируют аккумуляторы, плывет геометрия пластика, рассыхаются компаунды и герметики.

Для производителей автоэлектроники, АКБ, медицинских приборов и промышленной автоматики климатические тесты — это единственный способ поймать слабые места конструкции до начала массовых отгрузок. Именно здесь на сцену выходит стандарт IEC 60068, который задает единые и жесткие правила игры для испытательных лабораторий по всему миру.

Что представляет собой стандарт IEC 60068?

IEC 60068 — это не один конкретный тест, а огромный комплекс стандартов от Международной электротехнической комиссии (МЭК). В нем собраны десятки процедур, которые шаг за шагом моделируют все «прелести» жизненного цикла изделия: от транспортировки и хранения на неотапливаемых складах до работы в экстремальных промзонах.

Стандарты серии включают тесты на:

• Низкие температуры (холодоустойчивость)

• Высокие температуры (теплоустойчивость)

• Повышенную влажность (как статическую, так и циклическую)

• Термоудар (резкий температурный скачок)

• Вибрацию, удары и коррозионную стойкость

Если говорить именно о температурно-влажностных испытаниях, то чаще всего инженеры опираются на четыре базовых регламента.

Топ-4 методов климатических испытаний по IEC 60068

IEC 60068-2-1: Испытание на холод (Test A)

Проверка того, как образец переносит мороз. Важный нюанс: стандарт разделяет методики для нетепловыделяющих объектов (хранение) и оборудования под электрической нагрузкой (холодный пуск и работа).

• Конкретные режимы: -20°C, -40°C, -55°C, -70°C.

• Где применяется: Бортовая электроника, базовые станции связи, тяговые батареи, уличные датчики.

• Что выявляет: Хрупкость пластика и изоляции, дубение уплотнителей, «замерзание» ЖК-экранов, невозможность запуска плат при минусовых температурах.

IEC 60068-2-2: Испытание на сухое тепло (Test B)

Оценка стойкости к экстремальному перегреву при минимальной влажности.

• Конкретные режимы: +70°C, +85°C, +105°C, +125°C.

• Где применяется: Компоненты подкапотного пространства, блоки питания, серверное и промышленное оборудование.

• Что выявляет: Тепловой разгон (thermal runaway) компонентов, деформацию корпусов, уход электрических параметров (дрейф характеристик).

IEC 60068-2-30: Циклическое влажное тепло (Test Db)

Один из самых жестких тестов. Он моделирует реальную смену дня и ночи, когда температура и влажность постоянно колеблются. Именно этот процесс заставляет влагу проникать внутрь корпусов, конденсироваться в виде росы, а затем испаряться.

• Режим: Циклирование между +25°C и +55°C (или +65°C) при влажности $\ge 90\%$.

• Что выявляет: Образование конденсата в скрытых полостях, микротрещины в пайке, резкое падение сопротивления изоляции.

IEC 60068-2-78: Статическое влажное тепло (Test Cab)

В отличие от циклического, этот метод тестирует образец «вдолгую» при постоянных параметрах без выпадения росы. Вода проникает в материалы за счет диффузии.

• Классический режим: +40°C при влажности 93% RH.

• Длительность: От 48 часов до нескольких недель (в зависимости от жесткости программы).

• Где применяется: Оценка качества голых печатных плат (PCBA), разъемов, шлейфов.

• Что выявляет: Склонность материалов к влагопоглощению, скрытую гальваническую коррозию.

Случай из практики: Почему плата работает на стенде, но «умирает» во влажной среде?

Представьте плату уличного терминала. На заводе она идеально проходит все тесты. Но после 48 часов в камере тепла и влаги (+40°C / 93% RH) под защитный лак (конформное покрытие) через микропоры начинает просачиваться влага. Между дорожками под напряжением запускается процесс электрохимической миграции — начинают расти так называемые дендриты (микроскопические металлические нити). Итог — короткое замыкание или плавающие сбои, которые в обычных условиях обнаружить невозможно. Климатическая камера позволяет выявить этот дефект лакировки за пару дней, а не через полгода судебных споров с клиентом.

Критические дефекты, которые «вылезают» на климатических тестах

• Рост дендритов и коррозия дорожек: Главная причина коротких замыканий на печатных платах.

• Окисление контактных групп: Приводит к потере сигнала, росту переходного сопротивления и перегреву разъемов.

• Деградация литиевых элементов: При высоких температурах батареи стремительно теряют емкость и стареют, а на сильном морозе — теряют способность отдавать номинальный ток.

• Разрушение клеевых швов и компаундов: Из-за разницы коэффициентов теплового расширения материалы трескаются, нарушая герметичность (теряется класс защиты IP).

Сводная таблица стандартных лабораторных режимов

Какая камера нужна для испытаний по IEC 60068?

1. Климатические камеры «Тепло-Холод-Влага» (Камеры ТХВ)

Базовый инструмент для статических тестов типа IEC 60068-2-78 и циклических программ. Должны обладать мощным парогенератором и точными датчиками для стабильного удержания влажности в течение сотен часов.

• Ссылка на каталог: [Камера тепла, холода и влаги]

2. Испытательные камеры «Тепло-Холод» (Камеры ТХ)

Заточены под стандарты IEC 60068-2-1 и IEC 60068-2-2. Здесь важна скорость выхода на режим (компрессоры должны быстро компенсировать тепловыделение от работающего под нагрузкой образца).

• Ссылка на каталог: [Камера тепла и холода]

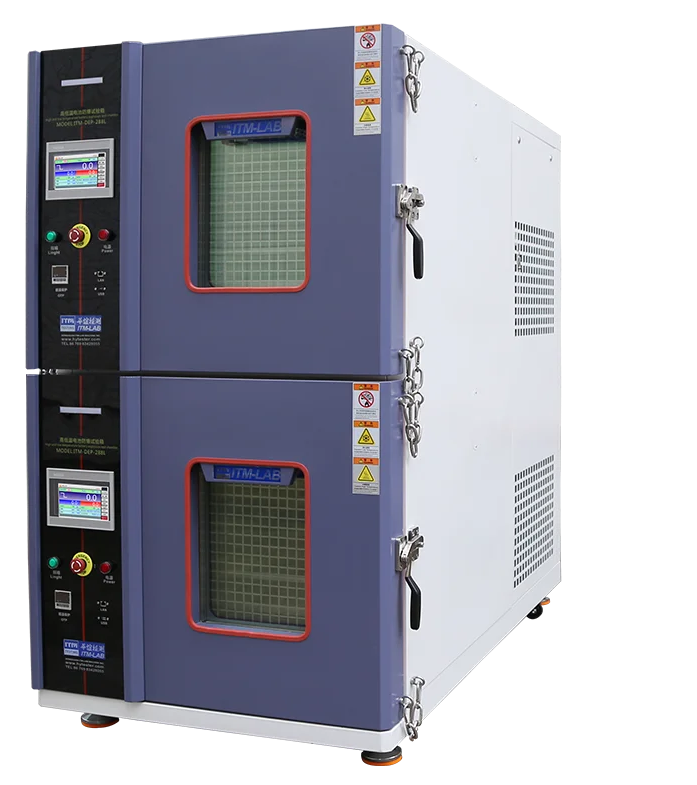

3. Камеры термического шока (Термоударные камеры)

Нужны для жестких экспресс-тестов. Образец не просто плавно нагревается, а за секунды перемещается из горячего отсека в холодный с помощью скоростного лифта, что создает колоссальные внутренние напряжения в материалах.

• Ссылка на каталог: [Камера термического шока]

Кто чаще всего запрашивает соответствие IEC 60068?

• Электроника и IoT: Смартфоны, контроллеры, компоненты умного дома.

• Производители АКБ и ячеек: От бытовых аккумуляторов до огромных промышленных систем накопления энергии (СНЭ).

  • Ссылка на каталог: [Камера для испытания аккумуляторов]

• Автопром (Automotive): Датчики, фары, приборные панели, блоки ЭБУ (требования к надежности здесь на уровне военной приемки).

• Медтехника: Любое портативное и стационарное оборудование, предназначенное для скорой помощи или работы в полевых условиях.

Коротко о главном (FAQ)

В чем принципиальная разница между методами 2-30 (циклический) и 2-78 (статический)?

В методе 2-30 за счет постоянных температурных качелей целенаправленно вызывается выпадение росы внутри прибора. Метод 2-78 проверяет способность материалов сопротивляться долгому "впитыванию" влаги из воздуха без образования капель.

Можно ли использовать одну камеру для всех тестов по IEC 60068?

Камера «Тепло-Холод-Влага» закроет около 80% потребностей по климатике (холод, тепло, стационарная и циклическая влажность). Но для тестов на термоудар (резкий скачок за 10 секунд) понадобится отдельная специализированная двухзонная камера.

Обязательно ли тестировать прибор во включенном состоянии?

Всё зависит от ТЗ и конкретного подстандарта. В IEC 60068-2-1/2 четко разделены методики для работающих приборов (выделяющих тепло) и выключенных (имитация хранения на складе).

Итог

Климатический стресс — одна из главных причин скрытого брака и последующих дорогостоящих рекламаций. Проведение тестов по ГОСТ Р МЭК / IEC 60068 на этапе разработки позволяет вовремя скорректировать конструкцию, защитить репутацию бренда и сэкономить миллионы на гарантийном ремонте.

Планируете укомплектовать лабораторию оборудованием под требования IEC 60068 / ГОСТ? Инженеры ITM-LAB подберут оптимальный объем, температурный диапазон и скорость охлаждения камеры конкретно под ваши образцы и стандарты. [Свяжитесь с нашими техническими специалистами] для консультации, расчета тепловых нагрузок и подготовки коммерческого предложения.
