Введение
В современном производстве электроники печатные платы и электронные схемы являются основой практически всех электронных устройств — от потребительских гаджетов до промышленных систем управления и аэрокосмических устройств. Эти компоненты работают в различных средах, где низкая влажность (≤10% RH) представляет скрытые, но серьезные риски: электростатическое разрядение (ЭПР), хрупкость материалов, трещины в пайочных соединениях и расслоение материалов подложки.Для инженеров-проектировщиков, менеджеров по качеству и закупочных отделовтестовая камера низкой влажности — это не просто оборудование, а барьер качества для проверки надежности, соответствия промышленным стандартам и предотвращения дорогостоящих отказов в полевых условиях. В этой статье рассматриваются причины важности испытаний при низкой влажности для печатных плат, основные стандарты, ключевые параметры камер и методы выбора подходящего тестового оборудования для печатных плат с низкой влажностью для ваших нужд.
Почему испытания при низкой влажности являются обязательными для печатных плат
Низкая влажность (обычно 5%–10% RH) создает экстремальную сухость, которая ускоряет латентные дефекты в печатных платах, которые могут не проявиться при нормальной влажности (40%–60% RH). В отличие от испытаний при высокой влажности (направленных на коррозию и поглощение влаги), испытания при низкой влажности направлены на отказы, вызванные сухостью, критические для срока службы продукта — что делает тестовую камеру низкой влажности для электронных схем неотъемлемым устройством для производителей электроники.1. Предотвращение рисков ЭПР
При влажности ниже 20% RH поверхностное сопротивление подложек печатных плат (например, FR-4) резко возрастает, что делает компоненты (микросхемы, конденсаторы, соединители) высокочувствительными к электростатическому разряду (ЭПР). Даже небольшие события ЭПР (≤1 кВ) могут повредить чувствительные полупроводники, приведя к прерывистым неисправностям или постоянному отказу. Тестовая камера низкой влажности для проверки надежности печатных плат имитирует сухие среды (например, пустыни, помещения в зимний период, аэрокосмические кабинки) для проверки конструкций защиты от ЭПР (например, заземление, антистатические покрытия).2. Проверка надежности материалов и механических свойств
- Расслоение подложки: Сухость вызывает неравномерное усадку между слоями печатной платы (медная фольга, препрег, маска пайки), вызывая микро трещины или расслоение — особенно в платах с высокой плотностью межсоединений (HDI).
- Целостность пайочных соединений: Низкая влажность увеличивает хрупкость пайочных сплавов (Sn-Ag-Cu), приводя к трещинам при термических циклах или механических нагрузках.
- Приклеивание маски пайки и компонентов: Сухие условия ослабляют адгезию между маской пайки и подложкой, а также между компонентами и контактными площадками, вызывая отслаивание или отрыв.
3. Соответствие промышленным и клиентским стандартам
Ведущие производители электроники и регулирующие органы требуют проведения испытаний при низкой влажности для печатных плат, особенно для приложений с высокой надежностью (автомобильная промышленность, аэрокосмика, медицина). Пропуск этих испытаний опасен несовместимостью, отклонением партий и претензиями по гарантии — еще один повод, почему тестовая камера низкой влажности является неотъемлемым.Основные промышленные стандарты для испытаний печатных плат при низкой влажности
Надежные испытания при низкой влажности должны соответствовать мировым стандартам для обеспечения достоверности данных и межотраслевого признания. Ниже приведены наиболее важные стандарты для печатных плат, которые должно поддерживать любое квалифицированное тестовое оборудование низкой влажности:1. IPC-TM-650 2.6.7 (Методы экологических испытаний)
Тестовая камера низкой влажности IPC-TM-650 должна соответствовать требованиям этого стандарта:- Область применения: Определяет циклические испытания на температуру и влажность для печатных плат, включая этапы низкой влажности (5%–10% RH).
- Профиль испытаний: -40°C (1 ч) → 85°C (1 ч), 50–1000 циклов, влажность 5%–95% RH.
- Критерии приемки: Отсутствие расслоения, искажений, отрыва контактных площадок; колебание импеданса ≤3%; отсутствие обрывов/завышений.
2. IPC/JEDEC J-STD-033D (Уровень чувствительности к влаге, MSL)
Для чувствительных к влаге печатных плат ультранизковлажностная камера для хранения печатных плат MSL критически важна для соответствия этому стандарту:- Область применения: Устанавливает правила обращения, упаковки и хранения чувствительных к влаге печатных плат и компонентов.
- Требование к низкой влажности: Компоненты MSL 3–5 требуют хранения при ≤10% RH после выпекания для предотвращения повторного поглощения влаги.
- Важное примечание: Печатные платы, экспонированные при >60% RH более 24 ч, должны быть выпечены (40°C±3°C, <5% RH в течение 5–30 дней) перед сборкой методом поверхностного монтажа (SMT).
3. ГОСТ 2423.22-2012 (эквивалент IEC 60068-2-14)
Этот российский национальный стандарт применяется к потребительской электронике, промышленным системам управления и автомобильной электронике, требуя тестовой камеры низкой влажности с:- Область применения: Циклические испытания на температуру, включая этапы низкой влажности.
- Типичный профиль: -25°C/10% RH (6 ч) → 85°C/85% RH (6 ч), 10–50 циклов.
4. AEC-Q200 (Автомобильные электронные компоненты)
Тестовая камера влажности для автомобильных печатных плат AEC-Q200 обязательна для автомобильных печатных плат (ADAS, ЭБУ, инфорtainment):- Область применения: Обязательно для автомобильных печатных плат (ADAS, ЭБУ, инфорtainment).
- Испытание при низкой влажности: -40°C~125°C, 5%–95% RH, 1000 циклов; проверяет надежность в экстремально сухих/холодных автомобильных средах.

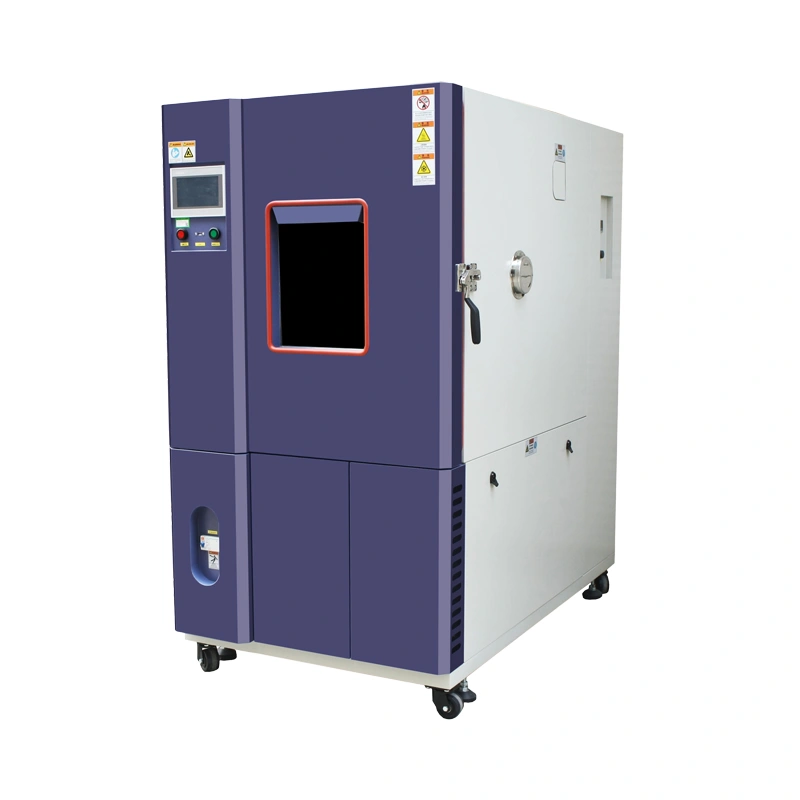

Ключевые технические параметры тестовой камеры низкой влажности для печатных плат
Не все камеры влажности могут обеспечить стабильную, точную низкую влажность (≤10% RH). Стандартные камеры часто испытывают трудности с колебанием влажности (>±5% RH) при <10% RH из-за технических ограничений. Для испытаний печатных плат отдавайте предпочтение тестовым камерам низкой влажности с этими критическими параметрами:1. Диапазон и точность влажности
- Диапазон: 1%–98% RH (критично: стабильность при 5%–10% RH) — необходимо для ультранизковлажностной камеры для хранения печатных плат MSL.
- Точность: ±1% RH (при 10% RH); Равномерность: ±2% RH (пустая камера).
- Почему это важно: Даже колебание влажности ±3% RH при 10% RH делает недействительными данные испытаний на ЭПР и хрупкость материалов.
2. Диапазон и стабильность температуры
- Диапазон: -40°C~150°C (содержит рабочие/хранение температуры печатных плат) — критично для циклической тестовой камеры низкой влажности для электроники.
- Точность: ±0.1°C; Равномерность: ±1.0°C.
- Критическое сочетание: Низкая влажность + термические циклы (например, -40°C/10% RH → 85°C/85% RH) имитирует реальные экстремальные условия.
3. Технология обезвоживания (ключевое отличие)
Избегайте систем охлаждения и обезвоживания с одним испарителем — они испытывают трудности с образованием льда при <10% RH, вызывая нестабильность влажности. Предпочтите тестовую камеру низкой влажности для печатных плат с:- Двух испарителей обезвоживания: Один испаритель для охлаждения, один для обезвоживания; предотвращает образование льда, поддерживает стабильность ±1% RH при 5%–10% RH.
- Обеспеченное адсорбентом обезвоживание: Комбинирует молекулярные сита-адсорбенты с холодильным оборудованием; обеспечивает 1%–5% RH (ультранизкая влажность) для компонентов MSL 5/5a.
4. Объем камеры и нагрузочная способность
- Прототипы R&D: 30L–50L (умещает 10–20 небольших печатных плат, например, носимые устройства, сенсоры) — идеально для компактной тестовой камеры низкой влажности.
- Партийные испытания в производстве: 100L–500L (умещает 50–200 средних печатных плат, например, материнские платы, промышленные системы управления).
- Важное примечание: Внутренние размеры должны обеспечивать расстояние 10–20 мм между печатными платами для равномерного распределения воздушного потока и влажности.
5. Система управления и логирование данных
- Программируемый контроллер: Поддерживает пользовательские профили температуры и влажности (циклические, постоянные); алгоритм PID для реального регулирования — необходимо для любой экологической тестовой камеры для печатных плат.
- Логирование данных: Записывает данные о температуре/влажности каждые 1–5 с; экспортирует отчеты в форматах CSV/Excel для аудитов соответствия.
- Оповещения: Сигналы об перегреве, превышении влажности, открытии двери, отключении питания.
6. Конструкция и материалы
- Внутренняя камера: Нержавеющая сталь SUS304 (коррозионностойкая, легко очищается) — стандарт для высококачественных моделей тестовых камер низкой влажности для печатных плат.
- Теплоизоляция: Полиуретановая пенка 50–80 мм (предотвращает конденсацию, энергоэффективна).
- Уплотнение двери: Двухслойный силиконовый каучук ( Герметичный, предотвращает проникновение внешней влаги).
Типичные профили испытаний печатных плат при низкой влажности и критерии приемки
| Тип испытания | Профиль | Продолжительность | Критерии приемки |
| Постоянная низкая влажность | 25°C/10% RH | 500–1000 ч | Отсутствие расслоения, трещин в пайочных соединениях; изоляционное сопротивление ≥10¹⁰Ω |
| Низкая влажность + холод | -40°C/10% RH | 100–500 ч | Отсутствие искажений, отрыва контактных площадок; функциональные параметры в пределах ±2% допуска |
| Циклические испытания на температуру и влажность | -40°C/10% RH (1 ч) → 85°C/85% RH (1 ч) | 50–100 циклов | Колебание импеданса ≤3%; отсутствие обрывов/завышений |
| Хранение при ультранизкой влажности | 25°C/5% RH | 7–30 дней | Отсутствие повторного поглощения влаги; соответствие MSL для чувствительных компонентов |
Как выбрать правильную тестовую камеру низкой влажности для испытаний печатных плат
Для закупочных отделов и инженеров выбор тестовой камеры низкой влажности требует баланса между техническими показателями, соответствием стандартам, масштабируемостью и полной стоимостью владения (TCO). Ниже представлено пошаговое руководство по выбору лучшей тестовой камеры низкой влажности для печатных плат для ваших нужд:Шаг 1: Определите требования к испытаниям
- Применение: Потребительская электроника (IPC-TM-650) vs автомобильная промышленность (AEC-Q200) vs аэрокосмика (индивидуальные параметры) — определяет необходимость тестовой камеры влажности для автомобильных печатных плат AEC-Q200 или стандартной модели.
- Размер образцов: R&D (малый объем) vs производственные партии (партийные испытания) — влияет на выбор объема камеры.
- Целевая влажность: Стандартная низкая (5%–10% RH) vs ультранизкая (1%–5% RH) — определяет необходимость ультранизковлажностной камеры для хранения печатных плат MSL.
Шаг 2: Проверьте ключевые технические параметры
- Стабильность влажности: Откажитесь от камер с колебанием влажности >±2% RH при 10% RH — критично для надежного функционирования тестовой камеры низкой влажности для печатных плат.
- Скорость обезвоживания: Должна достигать 10% RH из окружающей среды (60% RH) за ≤30 мин.
- Равномерность: Обеспечьте ±2% RH по всему рабочему объему (критично для партиных испытаний).
Шаг 3: Оцените соответствие стандартам и поддержку
- Сертификаты: ISO 9001, CE, RoHS; калибровка с трассировкой на национальные стандарты — неотъемлемо для соответствующей тестовой камеры низкой влажности.
- Послепродажная поддержка: Техническая поддержка 24/7, монтаж и обучение на месте, гарантия 1–2 года, наличие запасных частей.
- Индивидуализация: Возможность модификации размера камеры, добавления мониторинга ЭПР или интеграции в производственные линии — идеально для специализированных нужд экологической тестовой камеры для печатных плат.
Шаг 4: Рассчитайте полную стоимость владения (TCO)
- Начальная стоимость: Сбалансируйте бюджет и производительность (избегайте дешевых камер с нестабильной низкой влажностью).
- Потребление энергии: Системы с двумя испарителями экономят на 20–30% энергии по сравнению с моделями с одним испарителем — снижает долгосрочные затраты на тестовую камеру низкой влажности.
- Затраты на обслуживание: Конструкция из нержавеющей стали SUS304 снижает затраты на устранение коррозии; замена адсорбента каждые 6–12 месяцев.
Почему стоит сотрудничать с профессиональным производителем тестовых камер низкой влажности
Стандартное оборудование может соответствовать базовым параметрам, но часто не обеспечивает долгосрочной стабильности для испытаний печатных плат при низкой влажности. Профессиональный производитель предлагает:- Системы, разработанные инженерами: Двухиспарительное/адсорбентное обезвоживание, оптимизированное для стабильности 5%–10% RH — идеально для высокопроизводительнойтестовой камеры низкой влажности для печатных плат.
- Экспертиза в испытаниях печатных плат: Глубокое знание стандартов IPC/AEC для помощи в разработке соответствующих профилей испытаний.
- Индивидуальные решения: Адаптированные размеры камер, интеграция мониторинга ЭПР и автоматизация для производственных линий — идеально для специализированных нуждциклической тестовой камеры низкой влажности для электроники.
- Полная поддержка на всем жизненном цикле: От монтажа и обучения до калибровки и обслуживания, обеспечивая стабильные результаты испытаний на протяжении многих лет.
Следующий шаг: Оптимизируйте рабочий процесс испытаний печатных плат
Испытания при низкой влажности — это критическое инвестирование в надежность и соответствие печатных плат стандартам. Высококачественная тестовая камера низкой влажности не только помогает соответствовать промышленным стандартам, но и снижает отказы в полевых условиях, претензии по гарантии и брак в производстве — независимо от того, нужна ли вам стандартная тестовая камера низкой влажности для электронных схем илиультранизковлажностная камера для хранения печатных плат MSL.Если вы планируете обновить существующую камеру или купить новое оборудование, адаптированное к вашим потребностям в испытаниях печатных плат, наша команда инженеров готова помочь. Свяжитесь с нами сегодня, чтобы:
- Получить индивидуальное предложение о камере на основе ваших требований к испытаниям и бюджета — независимо от того, нужна ли вам тестовая камера влажности для автомобильных печатных плат AEC-Q200 или стандартная модель.
- Получить бесплатную техническую консультацию по разработке профилей испытаний и соответствию стандартам.
- Запросить детальное коммерческое предложение с полными параметрами и анализом полной стоимости владения (TCO).
