Для промышленных предприятий и поставщиков, работающих в таможенной зоне ЕАЭС, надежность упаковки — это не просто логистический нюанс, а законодательное требование. Основным нормативным документом, регламентирующим испытания заполненной транспортной тары на падение в данном регионе, является ГОСТ 18425-2018 (Тара транспортная наполненная. Метод испытания на вертикальный удар при свободном падении).

Важно отметить, что ГОСТ 18425-2018 является технически эквивалентным международному стандарту ISO 2248:1985. Они содержат идентичные требования к испытательному оборудованию, физическим принципам воздействия и критериям оценки результатов.

Настоящее руководство, подготовленное экспертами ITM-LAB, представляет собой практическую инструкцию для внедрения стандартизированного контроля качества в соответствии с требованиями как международных заказчиков, так и органов таможенного контроля ЕАЭС.

1. Основные концепции и нормативно-правовая база

Область применения и технический регламент

ГОСТ 18425 / ISO 2248 определяет, как полностью заполненная транспортная тара реагирует на мгновенные динамические нагрузки при ударе.

• Объекты испытаний: Многослойные гофрокартонные коробки, деревянные ящики, пластиковые бочки, паллетированные грузы и композитная тара, предназначенная для перевозки железнодорожным, автомобильным или морским транспортом.

• Связь с ТР ТС: В соответствии с Техническим регламентом Таможенного союза ТР ТС 005/2011 "О безопасности упаковки", протоколы испытаний на падение часто являются обязательным документом для регистрации декларации о соответствии, особенно для промышленного оборудования и опасных грузов.

Сравнение стандартов: ГОСТ, ISO и ASTM

При управлении международными цепочками поставок инженерам важно правильно соотносить нормативные документы разных регионов:

2. Технические требования к испытательным стендам

Законодательно подтвердить соответствие тары ГОСТ 18425 путем сбрасывания коробки на обычный бетонный пол склада невозможно. Физические параметры испытательного аппарата должны строго соответствовать разделу 4 стандарта:

1. Требования к ударной площадке (Плита фундамента)

Поверхность, на которую происходит падение, должна быть абсолютно жесткой и не деформируемой, чтобы не поглощать кинетическую энергию удара.

• Масса площадки: Масса фундаментной плиты должна минимум в 50 раз превышать массу самого тяжелого испытываемого образца.

• Конструкция: Стандартная конструкция представляет собой монолитную стальную плиту (толщиной не менее 10 мм), жестко анкеруемую в железобетонное основание. Если площадка будет пружинить, пиковое значение перегрузки (G-force) снизится, что приведет к ложноположительному результату.

2. Механизм сброса и точность траектории

• Отсутствие крутящего момента: Механизм сброса (будь то раскрывающиеся створки или пневматический захват) должен мгновенно отделяться от образца. Любое трение, вызывающее вращение упаковки в полете, нарушает стандарт.

• Точность угла падения: Отклонение положения образца в момент удара от заданного (плашмя, на ребро или на угол) не должно превышать 2 градусов.

3. Инженерные данные: Матрица расчета высоты сброса

Ни ГОСТ 18425, ни ISO 2248 не устанавливают фиксированную высоту сброса для всех случаев. Этот параметр рассчитывается динамически на основе массы брутто упаковки и степени жесткости условий транспортирования (например, суровые железнодорожные перевозки на дальние расстояния по РФ против бережной авиадоставки).

Ниже представлена стандартизированная матрица высоты сброса, применяемая в аккредитованных лабораториях:

Совет инженера: Распространенная ошибка новичков — устанавливать стандартную высоту 1000 мм для всех типов грузов. Если масса упаковки превышает 30 кг, падение с высоты 1000 мм создает колоссальную мгновенную перегрузку, способную разрушить внешний гофрокороб. Всегда сверяйте параметры испытаний с приведенной таблицей.

4. Подготовка образцов и климатическое кондиционирование

Логистика на рынке ЕАЭС сопряжена с экстремальными климатическими условиями: от суровых сибирских морозов до высокой влажности в морских портах. Поскольку гофрокартон гигроскопичен, предварительное кондиционирование имеет решающее значение.

• Стандартные лабораторные условия: Температура 23°C ± 2°C, относительная влажность 50% ± 5% в течение не менее 24 часов.

• Моделирование зимней транспортировки: Для проверки тары, предназначенной для северных регионов, образцы выдерживают при отрицательных температурах. Это позволяет оценить, не становятся ли хрупкими клейкие ленты и внутренние полимерные ложементы при ударе.

5. Стандартизированная 10-шаговая методика испытаний

Для получения воспроизводимых и юридически значимых результатов испытаний необходимо строго соблюдать следующую последовательность действий:

• Шаг 1: Идентификация и маркировка элементов тары (по ISO 2206) Нанесите цифровую маркировку на грани упаковки. Верхняя грань = 1, правая = 2, нижняя = 3, левая = 4, передняя = 5, задня = 6.

• Шаг 2: Измерение исходных параметров Взвесьте упакованную тару для подтверждения массы брутто, зафиксируйте геометрические размеры и сделайте контрольные фотографии швов и соединений.

• Шаг 3: Настройка испытательного стенда Задайте целевую высоту сброса на панели управления стенда в соответствии с матрицей жесткости.

• Шаг 4: Удар нижней гранью (Грань 3) Установите упаковку на механизм сброса так, чтобы грань 3 (дно) была строго параллельна стальной плите фундамента (отклонение менее 2 градусов). Произведите сброс.

• Шаг 5: Последовательные удары остальными гранями Поочередно повторите процедуру для оставшихся пяти плоских граней (1, 2, 4, 5, 6).

• Шаг 6: Испытание на ребро Скоординируйте положение образца для удара на критические ребра основания (например, ребро 3-5 или 3-2) и выполните сброс.

• Шаг 7: Испытание на угол (Самый жесткий тест) Сориентируйте упаковку по диагонали так, чтобы удар пришелся на наиболее уязвимый угол (обычно угол 2-3-5). Линия центра тяжести должна проходить вертикально через точку удара.

• Шаг 8: Промежуточный осмотр конструкции После каждого падения проверяйте коробку на наличие деформаций, разрывов или расхождения швов с фиксацией на камеру.

• Шаг 9: Вскрытие тары и оценка ложементов Аккуратно разрежьте упаковочную ленту. Оцените состояние внутренних амортизаторов (вкладышей из пенополистирола, пенополиэтилена или пульперкартона) на предмет смятия или растрескивания.

• Шаг 10: Проверка работоспособности изделия Осмотрите само изделие внутри упаковки. Если прибор не включается, имеет сколы или внутренние механические смещения — конструкция упаковки считается не выдержавшей испытания.

6. Анализ причин неисправностей и инженерные решения

Опираясь на многолетний опыт нашей испытательной лаборатории, более 70% разрушений гофротары приходятся на два основных дефекта. Ниже приведены профессиональные способы их устранения:

Проблема 1: Смятие и пробитие углов при диагональном падении.

• Причина: Углы стандартного четырехклапанного короба не способны эффективно перераспределять точечную кинетическую энергию, передавая удар на товар.

• Решение: Установите внутрь короба жесткие L-образные защитные уголки из прессованного картона по всем вертикальным ребрам или замените легкий пенопласт на ложементы из высокоплотного (25 кг/м³) вспененного полиэтилена (НПЭ/ХПЭ).

Проблема 2: Разрыв упаковочного скотча при ударе плашмя.

• Причина: Стандартные полипропиленовые ленты (БОПП) теряют адгезию при низких температурах или моментально лопаются под воздействием «гидравлического» давления смещающегося изнутри товара.

• Решение: Перейдите на армированную стекловолокном клейкую ленту, нанося ее «Н-образным» способом для равномерного распределения нагрузки по боковым клапанам.

7. Высокоточные стенды для испытаний на падение от ITM-LAB

Компания ITM-LAB производит профессиональное лабораторное оборудование, полностью отвечающее требованиям международных стандартов ISO и региональных стандартов ГОСТ.

Рекомендуемые модели оборудования

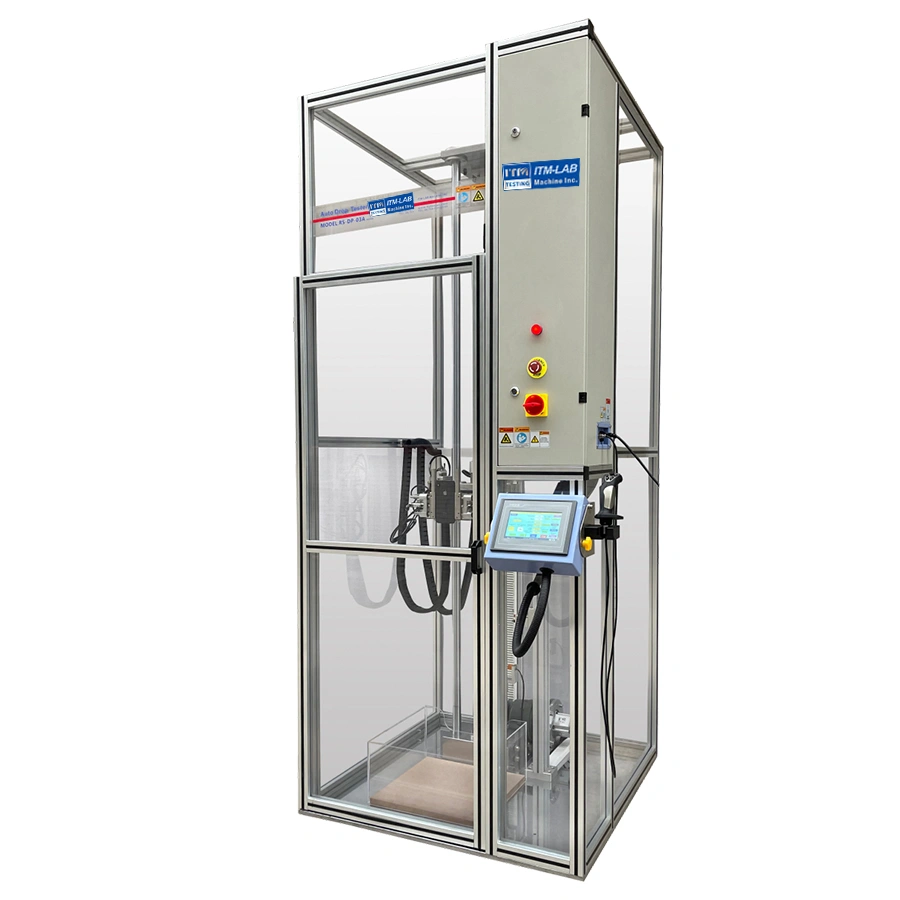

• Стенд для испытаний на падение с одной штангой ITM-DL150: Спроектирован для потребительской электроники, бытовой техники и коробок весом до 60 кг. Оснащен цифровым энкодером с обратной связью, обеспечивающим точность высоты с точностью до ±5 мм.

• Двухштанговый стенд сброса повышенной точности ITM-DL300: Идеально подходит для крупногабаритных узлов, тяжелых деревянных ящиков и промышленных агрегатов. Синхронное пневматическое разведение створок за время менее 0.002 секунды гарантирует угловое отклонение траектории в пределах 2 градусов.

Интеллектуальное программное обеспечение

Наше фирменное ПО имеет предустановленные профили для ГОСТ 18425-2018 и ISO 2248. Оператору достаточно выбрать стандарт в интерфейсе и ввести вес упаковки — система сама рассчитает высоту сброса и выдаст пошаговые подсказки для выполнения цикла «Грань-Ребро-Угол». По окончании теста генерируется готовый к аудиту PDF-протокол.

Чтобы получить подробные технические спецификации оборудования или оформить [технический запрос] на проектирование лаборатории под требования ТР ТС, заполните форму на сайте или отправьте запрос в отдел [связаться с нашими инженерами]. Мы предоставим коммерческое предложение и технические паспорта на русском языке в течение 1 рабочего часа.
