В индустрии пластмасс и полимеров точная характеризация свойств материала определяет все. Независимо от того, занимаетесь ли вы компаундированием сырых смол, литьем автомобильных компонентов под давлением или производством тонких упаковочных пленок, обеспечение механической целостности материала критически важно для предотвращения рекламаций и отказов изделий в реальных условиях эксплуатации.

Однако полимеры обладают сложным вязкоупругим поведением. Их механические свойства резко меняются в зависимости от температуры окружающей среды, скорости деформирования, ориентации макромолекул и качества подготовки образцов. Чтобы обеспечить единство измерений между поставщиками смол, заводами по компаундированием и контрактными производителями, испытательные лаборатории должны строго соблюдать международные стандарты ASTM и ISO, а также национальные стандарты ГОСТ.

Наше оборудование и программное обеспечение полностью совместимы не только со стандартами ASTM/ISO, но и полностью соответствуют требованиям национальных стандартов ГОСТ 11262 (растяжение), ГОСТ 4648 (изгиб) и ГОСТ 4651 (сжатие).


1. Растяжение жестких и полужестких пластиков (ASTM D638, ISO 527-1/-2 и ГОСТ 11262)

Требования к оборудованию (Раздел 6)

• Измерение нагрузки: Силовая система должна соответствовать требованиям стандартов ASTM E4 или ISO 7500-1, обеспечивая точность в пределах +/-1% или +/-0.5% от измеряемой величины.

• Контроль скорости деформирования: Универсальные испытательные машины (разрывные машины) должны поддерживать замкнутый контур регулирования скорости траверсы. Стандартные скорости составляют 5 мм/мин, 50 мм/мин или 500 мм/мин в зависимости от класса жесткости материала и типа образца.

• Экстензометр (датчик деформации): Для прецизионного определения тангенциального модуля упругости и предела текучести требуется использование экстензометра класса B-2 или выше (согласно ASTM E83).

Геометрия образцов и кондиционирование (ASTM D618)

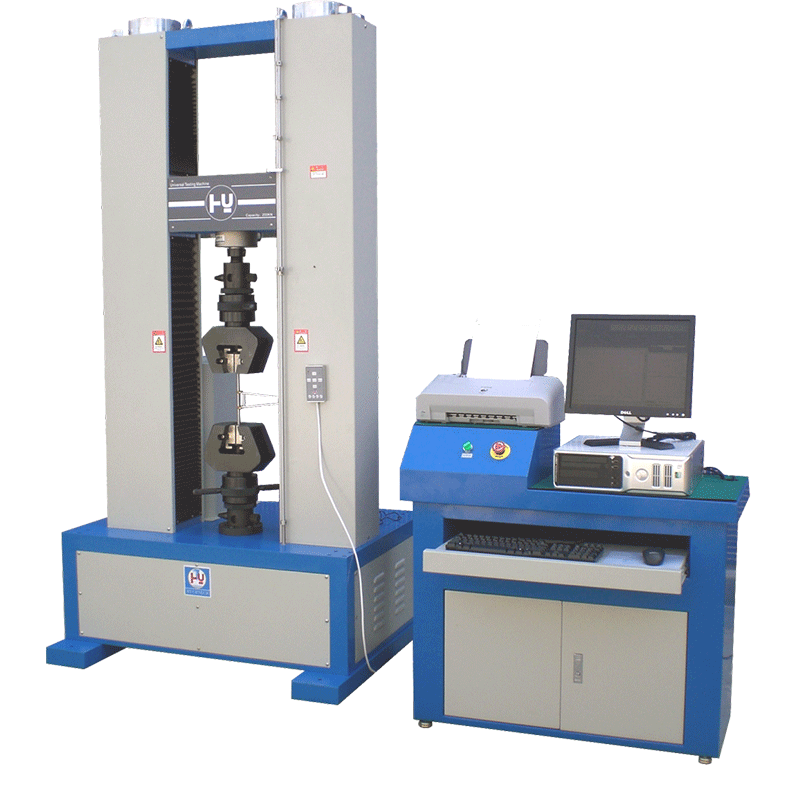

В отличие от металлов, полимеры крайне чувствительны к влажности и температуре. Перед установкой любого образца на двухколонную универсальную испытательную машину, лаборатория должна провести кондиционирование по стандарту ASTM D618:

• Стандартная лабораторная атмосфера: Выдержка образцов при температуре 23 +/- 2 градуса Цельсия и относительной влажности 50 +/- 10% в течение не менее 40 часов перед началом теста.

• Критические ошибки фрезерования: При вырезании образцов-«лопаток» из листовых материалов обязательны использование острого режущего инструмента и непрерывное охлаждение. Микротрещины или локальный перегрев вызывают местную кристаллизацию полимера, что смещает точку хрупко-вязкого перехода и искажает статистику относительного удлинения.

Для корректного распределения напряжений образцы изготавливаются методом литья или механической обработки в форме «лопатки» (гантели) с зауженной рабочей частью.

Стандартные размеры образцов по ASTM D638 (Тип I) / ГОСТ 11262 (Тип 1)

Чек-лист для прецизионного проведения испытания

1. Стабильность скорости при текучести: Полимеры чувствительны к скорости деформирования. Любые рывки траверсы искажают показатели предела текучести и разрушающего удлинения.

2. Измерение модуля упругости: Измерение деформации только по перемещению траверсы вносит погрешность из-за податливости рамы машины и проскальзывания образца в захватах. Для чистого расчета модуля упругости необходимо использовать навесной или бесконтактный экстензометр, установленный непосредственно на рабочую часть образца.

2. Испытание на изгиб: трехточечный изгиб (ASTM D790, ISO 178 и ГОСТ 4648)

Требования к оснастке

• Опора для изгиба: Трехточечное выносное приспособление, состоящее из двух нижних опорных валиков (анвилов) и одного верхнего нагружающего наконечника.

• Геометрия радиусов: Нагружающий наконечник и опоры должны иметь цилиндрическую поверхность с радиусом 5.0 +/- 0.1 мм (если спецификацией на материал не предусмотрено иное).

• Прогибомер: Измерение прогиба должно выполняться с помощью датчика положения траверсы или прямого микрометрического датчика (прогибомера), соответствующего классу B-2 по ASTM E83.

Подготовка образцов и настройка параметров

• Геометрия: Прямоугольные бруски, вырезанные из листов или полученные прямым литьем под давлением. Стандартный размер бруска для ASTM D790 / ГОСТ 4648 составляет 64 x 12.7 x 3.2 мм.

• Конфигурация опорного пролета: Отношение расстояния между опорами (пролета) к толщине образца должно строго составлять 16:1.

• Формула расчета пролета: Расстояние = 16 x T (где T — толщина образца).

• Несоблюдение этого соотношения приводит к возникновению нежелательных касательных напряжений сдвига, которые делают невалидными расчетные значения модуля изгиба.

3. Испытание на сжатие жестких пластиков (ASTM D695, ISO 604 и ГОСТ 4651)

Требования к оснастке

• Инструмент для сжатия: Нажимные плиты должны быть изготовлены из высокопрочной конструкционной стали. Параллельность плит должна сохраняться в пределах 0.02 мм по всей площади рабочей поверхности.

• Антибаклинг-оснастка: Для образцов толщиной менее 3.2 мм обязательно использование специальной опорной направляющей (оснастки против продольного изгиба), удерживающей образец строго вертикально.

Технические вызовы: Продольный изгиб и параллельность

Главная сложность при сжатии — обеспечение строго осевой нагрузки. Если торцы образца не перпендикулярны его продольной оси или плиты имеют перекос, образец изогнется или выскочит в сторону. Это вызовет преждевременное разрушение от изгиба вместо истинного разрушения от сжатия.

4. Испытание на растяжение тонких пластиковых пленок и лент (ASTM D882)

Требования к оборудованию

• Область применения: Стандарт разработан для гибких полимерных пленок и листов толщиной менее 1.0 мм.

• Тип и губки захватов: Классические клиновые или насеченные металлические губки использовать нельзя — они перерубают тонкую пленку, вызывая концентрацию напряжений и разрыв по границе захвата. Обязательны к применению пневматические тисочные захваты с гладким резиновым покрытие или плоские захваты с линейным контактом.

• Датчик силы: Необходима высокая чувствительность в области малых нагрузок. Силы разрушения пленок минимальны, поэтому для сохранения высокой разрешающей способности датчик монтируется на настольный одноколонный разрывной тестер.

Подготовка образцов и замер деформации

• Геометрия: Прямоугольные полосы постоянной ширины (от 10 до 50 мм), вырезанные без зазубрин с помощью прецизионного дискового или гильотинного резака.

• Измерение удлинения: Так как легкая пленка деформируется под весом стандартного навесного экстензометра, ASTM D882 допускает измерение удлинения по перемещению траверсы или с помощью бесконтактной видеосистемы (видеоэкстензометра).

5. Сравнительный анализ: Стандарты ASTM против ISO / ГОСТ

Testing a polymer under ASTM protocols may produce data that is entirely non-compliant with ISO or GOST standards due to structural and calculation variances.

Матрица технических различий ASTM и ISO/ГОСТ

6. Пошаговый операционный протокол проведения испытаний

Для минимизации человеческого фактора и обеспечения межлабораторной сходимости результатов оператор должен выполнять следующую последовательность действий:

• Шаг 1: Микрометрическая верификация размеров: Измерьте ширину и толщину рабочей части «лопатки» в трех точках с помощью калиброванного микрометра с плоскими губками. Введите минимальное значение площади поперечного сечения в программное обеспечение. Это гарантирует, что расчет инженерного напряжения будет выполнен по самому слабому сечению образца.

• Шаг 2: Настройка симметричной фиксации: Сначала зажмите образец в верхнем захвате. Обнулите показания датчика силы в программе, чтобы исключить вес самого образца. Опустите траверсу и зажмите нижний захват. Убедитесь, что продольная ось образца совпадает с осью приложения нагрузки разрывной машины для исключения изгибающих моментов.

• Шаг 3: Установка экстензометра и запуск: Закрепите навесной экстензометр класса B-2 на рабочей части образца. Запустите испытание на начальной низкой скорости (обычно 1 мм/мин или 5 мм/мин) для точного построения линейно-упругого участка кривой.

• Шаг 4: Снятие экстензометра по порогу: Как только программа построит упругий участок и зафиксирует предел текучести (или при достижении 2% деформации), остановите движение или настройте автоматический останов для безопасного снятия экстензометра. Это защитит деликатные ножи датчика от упругого удара в момент динамического разрыва образца.

• Шаг 5: Доведение образца до разрушения: Увеличьте скорость перемещения траверсы (например, до 50 мм/мин или 500 мм/мин) в соответствии с требованиями стандарта, чтобы протянуть образец через зону пластической деформации до полного физического разрыва.

7. Расчетные формулы и критерии отчетности

Предел текучести при условном допуске 0.2% (ASTM D638 / ISO 527 / ГОСТ 11262)

Для полимеров, не имеющих ярко выраженной площадки текучести:

1. Строится график в координатах «инженерное напряжение» (Напряжение = Нагрузка / Начальная площадь) — «инженерная деформация» (Деформация = Изменение длины / Начальная расчетная длина).

2. Определяется линейный участок упругой деформации и вычисляется его наклон (модуль упругости).

3. Проводится линия, параллельная упругому участку, со смещением (отсечкой) на 0.002 мм/мм (0.2%) по оси деформации.

4. Точка пересечения смещенной линии с кривой напряжения-деформации определяет условный предел текучести.

Формула прочности при изгибе (ASTM D790 / ГОСТ 4648)

Для стандартного прямоугольного образца при трехточечном изгибе:

• Формула: Прочность при изгибе = (3 x P x L) / (2 x b x d^2)

Где:

• P = Нагрузка в заданной точке кривой прогиба (Н)

• L = Расстояние между опорами / пролет (мм)

• b = Ширина образца (мм)

• d = Толщина/высота образца (мм)

8. Типичные проблемы и их устранение в лаборатории

• Проблема 1: Проскальзывание или разрывы по границе губок в пленках (ASTM D882): Пленка выскальзывает из зажимов или рвется строго по линии прижима. -> Решение: Перейдите на пневматические тисочные захваты. Убедитесь, что на губки установлены качественные гладкие резиновые накладки для компенсации утончения пленки при растяжении.

• Проблема 2: Разброс значений модуля упругости жестких пластиков (ASTM D638): Высокое стандартное отклонение в одной партии образцов. -> Решение: Откажитесь от расчета деформации по ходу траверсы, используйте навесной экстензометр класса B-2. Проверьте качество вырубки образцов — грани не должны иметь ступеней и зазубрин.

9. Конфигурации оборудования для комплексного анализа полимеров

Для комплектации лабораторий, работающих по международным и национальным стандартам, критически важен правильный выбор архитектуры силовой рамы и датчиков.

Классификатор и гид по подбору оборудования

Автоматизация программного обеспечения

Каждая испытательная платформа оснащена русифицированным программным комплексом со встроенной библиотекой готовых шаблонов под стандарты ГОСТ, ASTM D638, D790, D695 и D882. Программа автоматически управляет скоростью траверсы (переключая ее при переходе от упругой зоны к пластической), строит графики условного предела текучести по допуску 0.2% и генерирует готовые к аудиту PDF-протоколы испытаний.
