Почему климатические испытания PCB имеют большое значение

Печатные платы (PCB) являются основой практически всех современных электронных устройств. Они используются в промышленной автоматизации, автомобильной электронике, медицинском оборудовании, телекоммуникационных системах, источниках питания и измерительных приборах.

Во время эксплуатации печатные платы подвергаются воздействию перепадов температуры, высокой влажности, конденсации, механических нагрузок при транспортировке и длительного хранения. Эти факторы могут вызывать усталость паяных соединений, расслоение многослойных плат, образование микротрещин в металлизированных отверстиях и ухудшение электрических характеристик изделия.

Поэтому климатические испытания являются важной частью разработки, квалификации и контроля качества электронной продукции. Они позволяют выявить потенциальные дефекты ещё до начала серийного производства и подтвердить надёжность изделия в условиях, максимально приближенных к реальной эксплуатации.

Зачем проводить климатические испытания печатных плат

Стандартная электрическая проверка подтверждает работоспособность изделия только в момент проведения испытаний. Однако она не позволяет оценить, как печатная плата будет работать после месяцев или даже нескольких лет эксплуатации.

Климатические испытания моделируют реальные условия окружающей среды и помогают определить долговременную надёжность электронных изделий.

Основные задачи таких испытаний:

проверка качества паяных соединений;
оценка надёжности многослойных PCB;
выявление микротрещин в переходных отверстиях;
проверка устойчивости к воздействию температуры и влажности;
оценка сопротивления изоляции;
прогнозирование срока службы изделия.

Подобные испытания широко применяются при производстве автомобильной электроники, медицинской техники, промышленного оборудования, телекоммуникационных устройств и других изделий с повышенными требованиями к надёжности.

Основные виды климатических испытаний PCB

Для оценки эксплуатационной надёжности печатных плат используются различные методы климатических испытаний.

Вид испытания	Основная цель
Испытание при высокой температуре	Проверка теплостойкости материалов и компонентов
Испытание при низкой температуре	Оценка работоспособности при отрицательных температурах
Температурное циклирование	Выявление усталости паяных соединений и внутренних дефектов PCB
Испытание температуры и влажности	Проверка устойчивости к воздействию влаги
Испытание во влажном тепле	Оценка коррозионной стойкости и сопротивления изоляции

На практике большинство производителей проводят несколько видов испытаний, поскольку каждый из них позволяет выявить различные механизмы старения материалов и компонентов.

Оборудование для климатических испытаний печатных плат

Выбор испытательной камеры зависит от типа изделия, требований отраслевых стандартов и условий эксплуатации оборудования.

Для испытаний PCB чаще всего используются следующие типы климатических камер.

Камера температуры и влажности (Temperature & Humidity Test Chamber)

Камера температуры и влажности (Temperature & Humidity Test Chamber) является наиболее универсальным оборудованием для климатических испытаний печатных плат и электронных компонентов.

Она обеспечивает точное поддержание температуры и относительной влажности, позволяя воспроизводить реальные условия хранения, транспортировки и эксплуатации электронных изделий.

Наиболее распространённые области применения:

печатные платы (PCB);
электронные компоненты;
датчики;
разъёмы;
модули управления;
медицинская электроника;
автомобильные электронные блоки;
телекоммуникационное оборудование.

Типичные технические характеристики:

диапазон температур от –70 °C до +180 °C;
диапазон влажности 20–98 % RH;
программируемые испытательные циклы;
автоматическая регистрация данных;
высокая точность поддержания температуры и влажности.

Испытания в камере температуры и влажности позволяют оценить влияние конденсации, повышенной влажности и длительного воздействия окружающей среды на надёжность электронных изделий.

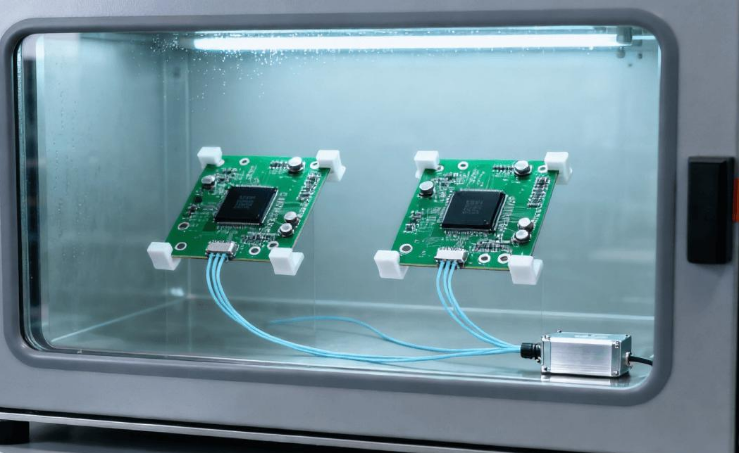

Камера температурного циклирования (Thermal Cycling Chamber)

Для оценки долговременной надёжности печатных плат наиболее часто применяется камера температурного циклирования (Thermal Cycling Chamber).

Во время испытаний оборудование автоматически изменяет температуру по заданной программе, многократно повторяя циклы нагрева и охлаждения. Такой режим позволяет смоделировать условия эксплуатации, которым электронные изделия подвергаются в течение многих лет.

Из-за различного коэффициента теплового расширения материалов FR-4, меди, припоя и корпусов компонентов внутри PCB возникают механические напряжения. После большого количества циклов они могут привести к появлению скрытых дефектов.

Испытания в камере температурного циклирования позволяют выявить:

усталость паяных соединений;
трещины в металлизированных отверстиях;
расслоение многослойных PCB;
повреждение соединений BGA;
нарушение электрических контактов;
снижение общей надёжности электронного узла.

Типичные параметры испытаний включают температурный диапазон от –40 °C до +125 °C, выдержку 15–30 минут на каждой температурной ступени и 100–1000 циклов в зависимости от требований стандарта или технического задания.

Испытания в камере температурного циклирования широко используются при разработке автомобильной электроники, медицинского оборудования, промышленной автоматики, телекоммуникационных систем и другой продукции, где требуется подтверждение высокой эксплуатационной надёжности.

Дополнительное оборудование для климатических испытаний PCB

Помимо стандартных испытаний температуры и влажности, при квалификации печатных плат часто используются специализированные климатические камеры. Такое оборудование позволяет моделировать более жёсткие условия эксплуатации и проводить комплексную оценку надёжности электронных изделий.

Выбор испытательной камеры зависит от требований отраслевого стандарта, особенностей конструкции PCB и условий дальнейшей эксплуатации продукции.

Камера термоудара (Thermal Shock Test Chamber)

Если электронное оборудование работает в условиях резких перепадов температуры, рекомендуется использовать камеру термоудара (Thermal Shock Test Chamber).

В отличие от температурного циклирования, где температура изменяется постепенно, камера термоудара обеспечивает практически мгновенный перенос изделия между горячей и холодной зонами. Такой метод испытаний создаёт экстремальные механические напряжения внутри материалов печатной платы и электронных компонентов.

Испытания в камере термоудара позволяют оценить:

устойчивость BGA-компонентов к термическим нагрузкам;
качество паяных соединений;
прочность многослойных печатных плат;
стабильность электрических контактов;
устойчивость электронных модулей к резким изменениям температуры.

Данное оборудование широко используется при испытаниях автомобильной электроники, силовой электроники, аэрокосмической техники, телекоммуникационного оборудования и промышленной автоматики.

Типичный температурный диапазон составляет от –65 °C до +150 °C, а время перехода между температурными зонами обычно не превышает 10 секунд, что позволяет эффективно выявлять скрытые производственные дефекты.

Настольная климатическая камера (Benchtop Climate Chamber)

Для научно-исследовательских лабораторий, университетов, отделов разработки и небольших производственных предприятий оптимальным решением является настольная климатическая камера (Benchtop Climate Chamber).

Несмотря на компактные размеры, такое оборудование обеспечивает высокую точность поддержания температуры и влажности, что делает его идеальным для испытаний небольших электронных изделий.

Настольная климатическая камера рекомендуется для:

опытных образцов PCB;
электронных компонентов;
микросхем;
датчиков;
модулей управления;
изделий на этапе разработки;
входного контроля комплектующих.

Преимущества данного оборудования:

компактные размеры;
экономичное энергопотребление;
простота эксплуатации;
высокая точность регулирования температуры;
программируемые режимы испытаний;
возможность непрерывной регистрации данных.

Для лабораторий, где ежедневно проводится большое количество испытаний небольших изделий, настольная климатическая камера позволяет значительно повысить эффективность работы при минимальных эксплуатационных затратах.

Международные стандарты климатических испытаний PCB

Для обеспечения достоверности результатов испытания печатных плат выполняются в соответствии с международными и отраслевыми стандартами.

Наиболее распространённые стандарты приведены ниже.

Стандарт	Назначение
IEC 60068	Методы климатических и механических испытаний электротехнической продукции
IPC-9701	Испытания надёжности паяных соединений поверхностного монтажа
JEDEC JESD22	Методы испытаний полупроводниковых приборов и электронных компонентов
MIL-STD-810	Испытания оборудования для эксплуатации в тяжёлых условиях
ГОСТ IEC 60068	Национальные стандарты, гармонизированные с серией IEC 60068 (при их применимости)

Во многих проектах требования к испытаниям определяются не только международными стандартами, но и технической документацией заказчика. Для поставок на российский рынок могут использоваться соответствующие версии стандартов ГОСТ или внутренние корпоративные нормативы.

Как выбрать климатическую камеру для испытаний PCB

При выборе испытательного оборудования рекомендуется учитывать не только технические характеристики, но и реальные условия эксплуатации продукции.

Перед покупкой климатической камеры следует обратить внимание на несколько ключевых параметров.

Температурный диапазон

Для большинства испытаний печатных плат подходят камеры с диапазоном от –40 °C до +150 °C.

Для изделий специального назначения могут потребоваться камеры с диапазоном от –70 °C до +180 °C.

Диапазон влажности

Если программа испытаний включает воздействие влаги, рекомендуется выбирать оборудование с диапазоном 20–98 % RH и высокой точностью регулирования влажности.

Объём рабочей камеры

Размер камеры должен соответствовать габаритам испытываемых изделий и планируемому объёму испытаний.

Объём камеры	Рекомендуемое применение
80–150 л	PCB, электронные компоненты
225–500 л	Электронные блоки и приборы
800–1000 л и более	Крупногабаритные изделия и серийные испытания

Скорость изменения температуры

Для стандартных испытаний обычно достаточно скорости 2–5 °C/мин.

Если требуется ускоренная квалификация продукции, следует выбирать камеры с более высокой скоростью нагрева и охлаждения.

Система управления

Современная климатическая камера должна поддерживать:

программирование многоступенчатых испытаний;
автоматическую регистрацию данных;
удалённый мониторинг;
экспорт результатов испытаний;
систему аварийной защиты.

Наличие этих функций позволяет повысить точность испытаний и значительно упростить подготовку отчётной документации.

Часто задаваемые вопросы (FAQ)

Можно ли испытывать собранные печатные платы в климатической камере?

Да. Климатические камеры позволяют проводить испытания как отдельных печатных плат (PCB), так и полностью собранных электронных модулей. Во время испытаний оценивается стабильность электрических характеристик, надёжность паяных соединений и работоспособность изделия при различных климатических условиях.

Какие климатические испытания наиболее важны для PCB?

Выбор испытаний зависит от назначения изделия и требований заказчика. Наиболее распространёнными являются:

испытания при высокой температуре;
испытания при низкой температуре;
испытания температуры и влажности;
температурное циклирование;
испытания во влажном тепле;
испытания на термический удар.

Комплексное применение этих методов позволяет получить наиболее полную оценку надёжности печатной платы.

Какой температурный диапазон используется при испытаниях PCB?

Для большинства электронных изделий применяются следующие режимы испытаний:

–40…+85 °C — промышленная электроника;
–40…+125 °C — автомобильная электроника;
–55…+150 °C — специальное электронное оборудование.

Конкретные параметры определяются требованиями IEC, IPC, JEDEC, ГОСТ или технической документацией заказчика.

Чем отличается камера температуры и влажности от камеры термоудара?

Камера температуры и влажности (Temperature & Humidity Test Chamber) предназначена для создания стабильных или циклических температурно-влажностных условий и используется для длительных климатических испытаний.

Камера термоудара (Thermal Shock Test Chamber) обеспечивает практически мгновенное изменение температуры между горячей и холодной зонами. Такой метод применяется для проверки устойчивости изделий к экстремальным температурным нагрузкам.

Оба типа оборудования решают разные задачи и часто используются совместно.

Какое оборудование подходит для испытаний PCB?

Для большинства предприятий оптимальным решением является использование нескольких типов климатических камер:

Камера температуры и влажности (Temperature & Humidity Test Chamber) — испытания температуры и влажности.
Камера температурного циклирования (Thermal Cycling Chamber) — испытания на долговечность и усталость материалов.
Камера термоудара (Thermal Shock Test Chamber) — испытания при резких перепадах температуры.
Настольная климатическая камера (Benchtop Climate Chamber) — исследования и испытания небольших образцов.

Выбор оборудования зависит от размеров изделий, отраслевых требований и программы испытаний.

Заключение

Климатические испытания печатных плат являются важной частью разработки и контроля качества современной электронной продукции. Они помогают выявить скрытые производственные дефекты, подтвердить соответствие международным стандартам и обеспечить стабильную работу изделий в различных климатических условиях.

Для выполнения различных видов испытаний используются специализированные климатические камеры. Камера температуры и влажности (Temperature & Humidity Test Chamber) применяется для испытаний при контролируемой температуре и влажности, камера температурного циклирования (Thermal Cycling Chamber) позволяет оценить долговременную надёжность паяных соединений и многослойных PCB, камера термоудара (Thermal Shock Test Chamber) используется для моделирования резких температурных изменений, а настольная климатическая камера (Benchtop Climate Chamber) идеально подходит для научно-исследовательских лабораторий и испытаний небольших электронных изделий.

Правильно подобранное испытательное оборудование помогает повысить качество продукции, сократить вероятность отказов в процессе эксплуатации и ускорить вывод новых электронных изделий на рынок.
