Почему испытания кнопочных переключателей на надежность имеют решающее значение

Введение

Кнопочные переключатели используются практически во всех современных электронных устройствах — от смартфонов и ноутбуков до промышленного оборудования, медицинской техники, бытовых приборов и автомобильных систем управления.

Несмотря на небольшие размеры, именно кнопка является одним из наиболее часто используемых элементов изделия. За весь срок службы она может срабатывать сотни тысяч или даже миллионы раз. Если ее конструкция недостаточно надежна, отказ неизбежно приведет к ухудшению пользовательского опыта, увеличению гарантийных расходов и снижению доверия к бренду.

Именно поэтому испытания на надежность кнопочных переключателей (испытания на ресурс) стали обязательной частью разработки новой продукции, контроля качества и сертификационных испытаний.

Производители больше не ограничиваются проверкой соответствия минимальным требованиям. Современные испытания позволяют заранее выявить потенциальные проблемы конструкции и подтвердить стабильную работу изделия в течение всего срока эксплуатации.

---

Почему надежность кнопок имеет такое большое значение

Практически каждое электронное устройство содержит механические органы управления.

При ежедневном использовании кнопки постоянно подвергаются механическим нагрузкам:

• многократным нажатиям;
• длительному удержанию;
• боковым нагрузкам;
• воздействию пыли и влаги;
• перепадам температуры;
• естественному износу материалов.

Даже незначительное ухудшение характеристик может привести к следующим проблемам:

• уменьшению тактильной отдачи;
• увеличению усилия нажатия;
• залипанию кнопки;
• нестабильному электрическому контакту;
• полному отказу переключателя.

Для производителей подобные дефекты означают дополнительные затраты на гарантийное обслуживание, ремонт и замену продукции.

Поэтому испытания надежности рассматриваются не только как средство контроля качества, но и как инструмент снижения производственных рисков.

---

Где применяются испытания кнопочных переключателей

Сегодня ресурсные испытания выполняются практически во всех отраслях электронной промышленности.

Отрасль	Типичные изделия
Потребительская электроника	Смартфоны, планшеты, ноутбуки, игровые контроллеры
Бытовая техника	Стиральные машины, микроволновые печи, кондиционеры
Автомобильная электроника	Кнопки рулевого колеса, панели управления, мультимедийные системы
Медицинское оборудование	Диагностические приборы, инфузионные насосы, медицинские панели управления
Промышленная автоматика	Пульты управления, операторские панели, шкафы управления
Телекоммуникационное оборудование	Сетевые устройства, терминалы, коммуникационные панели

Во всех перечисленных случаях ресурс кнопок напрямую влияет на надежность всего изделия.

---

Наиболее распространенные причины отказов кнопок

Большинство отказов возникает постепенно и может быть обнаружено еще на этапе лабораторных испытаний.

Ниже приведены наиболее типичные неисправности.

Вид отказа	Возможная причина
Износ контактной группы	Большое количество циклов срабатывания
Усталость возвратной пружины	Длительная эксплуатация
Потеря тактильного отклика	Старение материалов и износ механизма
Залипание кнопки	Загрязнение, деформация корпуса или направляющих
Нестабильное замыкание контактов	Износ контактной поверхности
Повышенное усилие нажатия	Деформация внутренних деталей
Разрушение силиконовой клавиши	Старение материала, воздействие окружающей среды

На ранней стадии большинство подобных дефектов практически незаметны пользователю. Однако после длительной эксплуатации они становятся основной причиной отказов изделия.

Именно поэтому лабораторные испытания должны моделировать реальные условия эксплуатации, а не только выполнять заданное количество циклов.

---

Почему ресурсные испытания становятся все более важными

Современные электронные устройства становятся тоньше, легче и компактнее.

При этом механическая нагрузка на кнопки постоянно возрастает.

Пользователи ожидают, что устройство будет безотказно работать в течение нескольких лет независимо от интенсивности эксплуатации.

Поэтому сегодня производители уделяют внимание не только электрическим характеристикам компонентов, но и их механической долговечности.

Испытания на надежность позволяют:

• подтвердить ресурс изделия до начала серийного производства;
• сравнить различные конструкции и материалы;
• выявить слабые места конструкции;
• повысить стабильность качества продукции;
• снизить вероятность гарантийных обращений;
• выполнить требования заказчиков и международных стандартов.

Для OEM- и ODM-производителей наличие объективных результатов испытаний также является важным преимуществом при работе с международными брендами и прохождении технических аудитов.

---

Какие испытания необходимо проводить для оценки надежности кнопочных переключателей

Надежность кнопочного переключателя невозможно оценить с помощью одного испытания.

В процессе разработки и производства инженеры обычно проводят комплекс механических, электрических и климатических испытаний, позволяющих оценить ресурс изделия, стабильность его характеристик и поведение в различных условиях эксплуатации.

Ниже представлены основные виды испытаний, которые широко применяются в электронной промышленности.

---

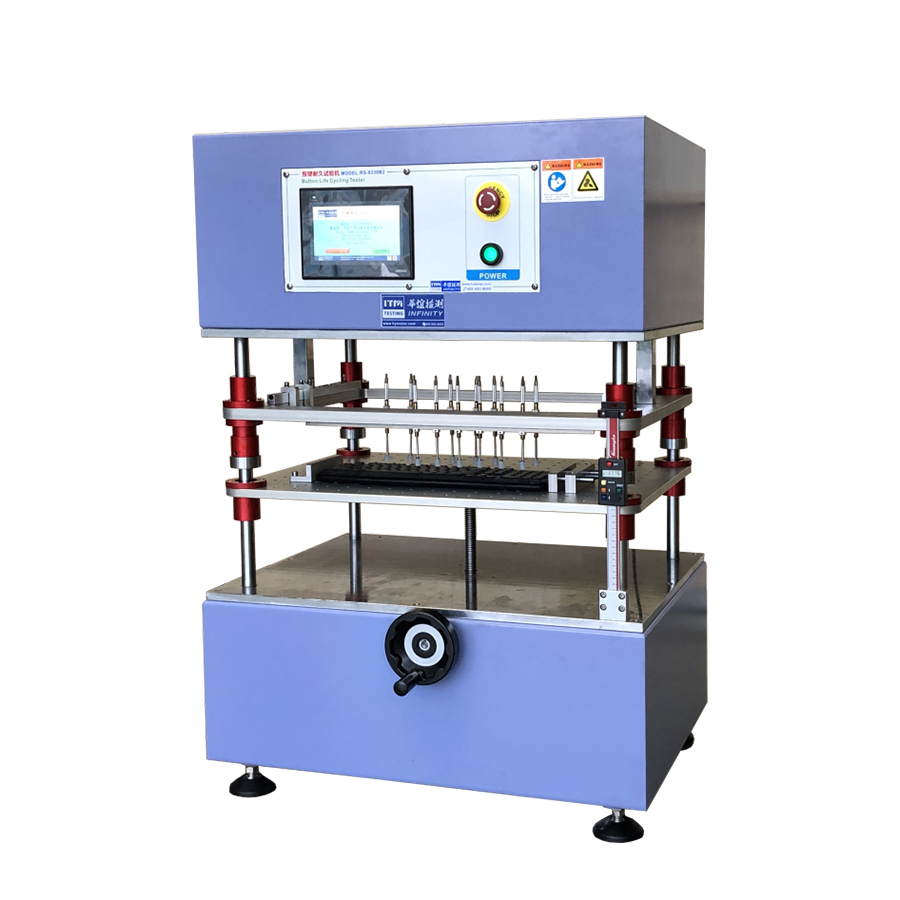

1. Испытание на ресурс (Button Life Cycle Test)

Ресурсные испытания являются наиболее распространенным методом оценки долговечности кнопочных переключателей.

Испытательная установка многократно нажимает кнопку с заданным усилием, скоростью и ходом, моделируя реальные условия эксплуатации.

Во время испытаний контролируются:

• количество циклов срабатывания;
• изменение усилия нажатия;
• стабильность работы контактов;
• механический износ деталей;
• появление заеданий или повреждений.

Данный метод позволяет определить фактический срок службы изделия и сравнить различные конструкции переключателей.

Основные параметры испытания

Параметр	Типичное значение
Количество циклов	от 10 000 до нескольких миллионов
Скорость испытания	задается в зависимости от изделия
Усилие нажатия	соответствует реальным условиям эксплуатации
Режим работы	непрерывный или циклический

---

2. Испытание усилия нажатия (Operating Force Test)

Даже если кнопка продолжает работать после большого количества циклов, усилие её срабатывания может существенно измениться.

Поэтому после ресурсных испытаний обычно выполняется измерение усилия нажатия.

Во время проверки определяются:

• усилие начала срабатывания;
• максимальное усилие;
• усилие возврата;
• изменение тактильных характеристик.

Подобные испытания особенно важны для:

• смартфонов;
• клавиатур ноутбуков;
• автомобильных кнопок;
• медицинского оборудования;
• промышленной электроники.

Изменение усилия может свидетельствовать об износе механизма или ухудшении качества материалов.

---

3. Измерение хода кнопки (Stroke Test)

Ход кнопки напрямую влияет на удобство использования изделия.

При испытаниях измеряются:

• полный ход кнопки;
• рабочий ход;
• точка срабатывания;
• повторяемость перемещения.

Даже небольшие отклонения могут изменить тактильные ощущения пользователя и привести к снижению качества изделия.

---

4. Испытание электрического сопротивления контактов (Contact Resistance Test)

Механическая исправность не всегда означает надежную электрическую работу.

Со временем контактные поверхности могут изнашиваться, загрязняться или окисляться, что приводит к увеличению переходного сопротивления.

Во время испытаний оцениваются:

• стабильность электрического контакта;
• изменение сопротивления после длительной эксплуатации;
• наличие нестабильных соединений;
• качество коммутации.

Данный тест особенно важен для изделий, работающих с малыми токами и сигналами управления.

---

5. Испытание на дребезг контактов (Contact Bounce Test)

При нажатии кнопки контакты не всегда замыкаются мгновенно.

В течение первых миллисекунд могут возникать многократные кратковременные размыкания и замыкания — так называемый дребезг контактов.

Если его не учитывать, возможны:

• ложные сигналы;
• повторные срабатывания;
• ошибки в работе электронных устройств.

Во время испытаний измеряются:

• время дребезга;
• стабильность сигнала;
• повторяемость коммутации.

Особое значение этот тест имеет для клавиатур, игровых устройств, промышленной автоматики и медицинской техники.

---

6. Испытание на механическую усталость (Mechanical Fatigue Test)

Большинство отказов возникает не из-за одного сильного воздействия, а вследствие длительного накопления усталостных повреждений.

Испытания позволяют определить, как изменяются характеристики переключателя после сотен тысяч или миллионов циклов.

Контролируются:

• износ корпуса;
• состояние возвратной пружины;
• изменение геометрии деталей;
• разрушение пластиковых элементов;
• снижение надежности контактной группы.

Такие испытания помогают прогнозировать срок службы изделия и выявлять слабые места конструкции еще до начала серийного производства.

---

Сравнение основных методов испытаний

Вид испытания	Основная цель	Какие дефекты выявляются
Испытание на ресурс	Проверка долговечности	Износ, усталость, отказ механизма
Испытание усилия нажатия	Оценка тактильных характеристик	Изменение усилия, потеря отклика
Измерение хода	Контроль геометрии	Износ механизма, нестабильный ход
Контроль сопротивления контактов	Проверка электрической надежности	Рост сопротивления, плохой контакт
Испытание на дребезг	Анализ качества коммутации	Нестабильные сигналы
Испытание на механическую усталость	Оценка долговременной надежности	Деформация, разрушение элементов

---

Почему одного испытания недостаточно

На практике ни один метод не позволяет полностью оценить надежность кнопочного переключателя.

Например:

• переключатель может успешно выдержать 1 миллион циклов, но при этом потерять тактильный отклик;
• усилие нажатия может оставаться в пределах нормы, однако электрическое сопротивление контактов уже превысит допустимые значения;
• контактная группа может работать стабильно при комнатной температуре, но потерять надежность после воздействия высокой влажности или экстремальных температур.

Поэтому ведущие производители электроники применяют комплексную программу испытаний, объединяющую механические, электрические и климатические методы оценки.

Только такой подход позволяет объективно подтвердить ресурс изделия, обеспечить стабильность характеристик и снизить риск отказов в процессе эксплуатации.

---

Климатические и механические испытания кнопочных переключателей

Испытания на ресурс позволяют оценить долговечность кнопочного переключателя, однако этого недостаточно для подтверждения его надежности в реальных условиях эксплуатации.

В процессе использования электронные устройства подвергаются воздействию температуры, влажности, вибрации, механических ударов и других факторов окружающей среды. Даже если переключатель успешно выдержал миллионы циклов нажатия, его характеристики могут значительно измениться после климатических или механических испытаний.

Поэтому большинство производителей электроники включают в программу квалификационных испытаний комплекс климатических и механических тестов.

---

1. Испытание при повышенной температуре (High Temperature Test)

Во время эксплуатации оборудование может работать в условиях высокой температуры, особенно если оно используется в промышленности, автомобилестроении или устанавливается в закрытых корпусах.

Испытания позволяют определить, как нагрев влияет на:

• усилие нажатия;
• тактильный отклик;
• стабильность механизма;
• состояние пластиковых деталей;
• электрические характеристики контактов.

После выдержки при высокой температуре обычно повторно выполняются ресурсные и электрические испытания для оценки изменения характеристик.

---

2. Испытание при пониженной температуре (Low Temperature Test)

При эксплуатации в холодном климате материалы могут терять эластичность, а смазочные материалы — изменять свои свойства.

Во время испытаний оцениваются:

• работоспособность механизма;
• изменение усилия нажатия;
• возврат кнопки;
• устойчивость пластиковых деталей к растрескиванию.

Подобные испытания особенно актуальны для оборудования, предназначенного для эксплуатации в северных регионах России.

---

3. Испытание на воздействие влажности (Humidity Test)

Высокая влажность ускоряет старение материалов и может привести к ухудшению электрических характеристик.

В ходе испытаний проверяется:

• образование коррозии;
• стабильность контактного сопротивления;
• работоспособность после длительного воздействия влаги;
• изменение механических свойств материалов.

Испытания помогают определить устойчивость изделия к эксплуатации в условиях повышенной влажности и резких климатических изменений.

---

4. Испытание на воздействие пыли (Dust Resistance Test)

Для промышленного оборудования, наружной электроники и бытовой техники важную роль играет защита от попадания пыли.

Во время испытаний оценивается:

• проникновение загрязнений внутрь конструкции;
• влияние пыли на работу механизма;
• сохранение плавности перемещения кнопки;
• стабильность электрического контакта.

При необходимости испытания проводятся в соответствии с требованиями к степени защиты оболочек (IP).

---

5. Испытание в солевом тумане (Salt Spray Test)

Если изделие эксплуатируется в условиях высокой влажности, морского климата или агрессивной промышленной среды, рекомендуется проведение испытаний в солевом тумане.

Такие испытания позволяют оценить:

• коррозионную стойкость металлических деталей;
• состояние контактных поверхностей;
• устойчивость защитных покрытий;
• сохранение электрических характеристик после воздействия агрессивной среды.

---

6. Испытание на вибрацию (Vibration Test)

Во время транспортировки и эксплуатации электронные устройства постоянно подвергаются вибрационным нагрузкам.

Испытания позволяют определить:

• надежность крепления компонентов;
• устойчивость контактных соединений;
• отсутствие самопроизвольных срабатываний;
• сохранение работоспособности после длительной вибрации.

Особенно важны такие испытания для:

• автомобильной электроники;
• промышленного оборудования;
• телекоммуникационной техники;
• медицинских приборов.

---

7. Испытание на механический удар (Mechanical Shock Test)

Кратковременные ударные нагрузки возникают как во время транспортировки, так и при эксплуатации изделия.

Испытания позволяют оценить:

• прочность корпуса;
• надежность внутренних соединений;
• сохранение работоспособности после удара;
• устойчивость кнопочного механизма к кратковременным перегрузкам.

После завершения испытаний обычно повторно проверяются механические и электрические характеристики переключателя.

---

8. Испытание на падение (Drop Test)

Для портативной электроники испытания на падение являются обязательным этапом проверки надежности.

Испытания позволяют определить:

• влияние удара на корпус изделия;
• изменение положения внутренних компонентов;
• повреждение кнопочного механизма;
• сохранение работоспособности после падения.

Наиболее часто такие испытания проводятся для:

• смартфонов;
• планшетов;
• носимой электроники;
• портативных медицинских приборов;
• игровых устройств.

---

Какие испытания наиболее востребованы в различных отраслях?

Отрасль	Рекомендуемые испытания
Потребительская электроника	Ресурс, усилие нажатия, температура, влажность, падение
Автомобильная промышленность	Ресурс, вибрация, механический удар, температурные циклы
Медицинские изделия	Ресурс, усилие нажатия, влажность, коррозионная стойкость
Промышленная автоматика	Ресурс, вибрация, пыль, температура, удар
Бытовая техника	Ресурс, температура, влажность, механическая прочность

Такой подход позволяет подобрать программу испытаний с учетом особенностей эксплуатации конкретного изделия.

---

Комплексные испытания обеспечивают наиболее достоверные результаты

На практике механические и климатические испытания редко выполняются отдельно.

Например, после воздействия высокой температуры или влажности рекомендуется повторно провести:

• испытание на ресурс;
• измерение усилия нажатия;
• контроль электрического сопротивления контактов;
• проверку тактильных характеристик.

Это позволяет оценить не только первоначальные свойства переключателя, но и изменение его характеристик после воздействия окружающей среды.

Именно комплексный подход дает наиболее объективное представление о надежности изделия на протяжении всего срока службы.

---

Практические рекомендации для производителей

При разработке программы испытаний рекомендуется:

✓ моделировать реальные условия эксплуатации изделия;

✓ сочетать механические и климатические испытания;

✓ проводить проверку характеристик до и после климатических воздействий;

✓ анализировать не только факт отказа, но и постепенное изменение параметров;

✓ использовать результаты испытаний для совершенствования конструкции и выбора материалов.

---

Международные стандарты и требования российского рынка к испытаниям кнопочных переключателей

Испытания на надежность должны не только подтверждать качество изделия, но и соответствовать требованиям действующих международных и национальных стандартов.

Для производителей, работающих на российском рынке или экспортирующих продукцию в страны Евразийского экономического союза (ЕАЭС), проведение испытаний в соответствии с признанными нормативными документами значительно упрощает процедуру оценки соответствия продукции и повышает доверие со стороны заказчиков.

Следует учитывать, что универсального стандарта, полностью регламентирующего испытания всех типов кнопочных переключателей, не существует.

На практике применяется комбинация международных стандартов IEC, ISO, российских стандартов ГОСТ, а также технических регламентов ЕАЭС.

---

1. IEC 61058 — Переключатели для бытовых и аналогичных электрических приборов

IEC 61058 является одним из наиболее известных международных стандартов для механических переключателей.

Он определяет основные требования к:

• механической прочности;
• долговечности;
• электрической безопасности;
• эксплуатационной надежности;
• ресурсу переключателей.

При проведении испытаний оцениваются:

✓ количество рабочих циклов;

✓ стабильность коммутации;

✓ отсутствие механических повреждений;

✓ сохранение функциональности после длительной эксплуатации.

Для производителей бытовой техники этот стандарт часто является базовым документом при разработке программы испытаний.

---

2. IEC 60068 — Испытания на воздействие окружающей среды

Серия стандартов IEC 60068 широко применяется практически во всех отраслях электронной промышленности.

Она описывает методы проведения климатических и механических испытаний.

Наиболее распространенные испытания включают:

Вид испытания	Назначение
Высокая температура	Проверка теплостойкости материалов
Низкая температура	Оценка работоспособности в холодном климате
Температурные циклы	Проверка устойчивости к многократному нагреву и охлаждению
Повышенная влажность	Оценка устойчивости к воздействию влаги
Вибрация	Проверка надежности конструкции
Механический удар	Контроль устойчивости к ударным нагрузкам

Для изделий, предназначенных для эксплуатации в различных климатических условиях, применение IEC 60068 считается общепринятой практикой.

---

3. IEC 60529 — Степени защиты оболочек (IP Code)

Если кнопочные переключатели используются в оборудовании, эксплуатируемом в условиях повышенной влажности или запыленности, необходимо учитывать требования IEC 60529.

Стандарт определяет степень защиты оболочек от:

• проникновения твердых частиц;
• попадания воды;
• воздействия внешней среды.

Например:

Степень защиты	Область применения
IP54	Промышленное оборудование
IP65	Наружные панели управления
IP67	Портативная электроника и оборудование с повышенной защитой

Испытания по IEC 60529 позволяют подтвердить надежность работы переключателей в неблагоприятных условиях эксплуатации.

---

4. ISO 16750 — Электронное оборудование для автомобильной промышленности

Для автомобильной электроники одним из наиболее важных документов является ISO 16750.

Стандарт устанавливает требования к испытаниям компонентов на воздействие:

• температуры;
• вибрации;
• механических ударов;
• влажности;
• электрических нагрузок.

Кнопочные переключатели, применяемые в автомобилях, должны сохранять работоспособность даже после длительного воздействия перечисленных факторов.

---

5. ГОСТ — Национальные стандарты Российской Федерации

На российском рынке широко используются национальные стандарты ГОСТ, многие из которых гармонизированы с международными документами IEC.

В зависимости от типа продукции могут применяться:

• ГОСТ IEC;
• ГОСТ Р;
• отраслевые нормативные документы.

При выборе программы испытаний рекомендуется использовать актуальную редакцию стандарта, действующую для конкретной категории продукции.

Для большинства производителей электронной продукции требования ГОСТ дополняют международные стандарты, а не заменяют их.

---

6. Технические регламенты ЕАЭС (EAC)

Если продукция поставляется в Россию, Беларусь, Казахстан, Армению или Кыргызстан, необходимо учитывать требов
